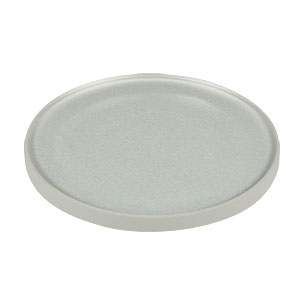

LA1433-633 - 平凸透镜，N-BK7，Ø1英寸，f=150.0 mm，V形膜：633 nm

详情

特性

材料：N-BK7
V增透膜：633 nm
Ø1/2英寸或Ø1英寸平凸球面单透镜

这些平凸透镜采用N-BK7玻璃制造，其激光线V膜波长为633 nm，用于脉冲输出高达10 J/cm²的常用高功率氦氖激光器。N-BK7是一种常用于高功率光学元件的光学玻璃。它通常用于不需要紫外熔融石英的高级性能(如在紫外波段的高透射率和较低的热膨胀系数)的应用场合。

这些透镜常用于多种应用。它们有正的焦距，对于无限远和有限远共轭应用，它们有接近最佳的外形。平凸透镜可以将准直光束会聚在后焦点上，也可以将点光源变成准直光束。

为了最小化引入的球差，在聚焦准直光束时应使其入射到透镜曲面上，而在准直点光源发出的光束时应使其入射到透镜平面上。透镜焦距可用厚透镜简化公式f=R/(n-1)计算，其中n是折射率，R是透镜凸面曲率半径。这种透镜采用N-BK7玻璃制造，阿贝数为64.17。阿贝数表征的是色散的大小。

V膜：
V膜是一种多层介质增透膜，在其设计AOI范围内使用时，它能在一个更窄的波长范围内获得更小的反射率。反射率在最小值的两边都迅速上升，因此反射率曲线呈“V”字形(见曲线标签中的性能曲线图)。与宽带增透膜相比，V介质膜在较窄的带宽上有更低的反射率。

这种透镜在薄膜工作波长处的平均反射率低于0.25%，因此有极高的透射率，适用于氦氖激光器以及光需要穿过复杂光学系统的应用。这种透镜能承受最高10 J/cm²(10 ns, 10 Hz)的能量通量且十分耐用，非常适合于高功率的应用。

Optic Cleaning Tutorial

Optical Coatings and Substrates

Other N-BK7 Plano-Convex V-Coats
780 nm
532 / 1064 nm

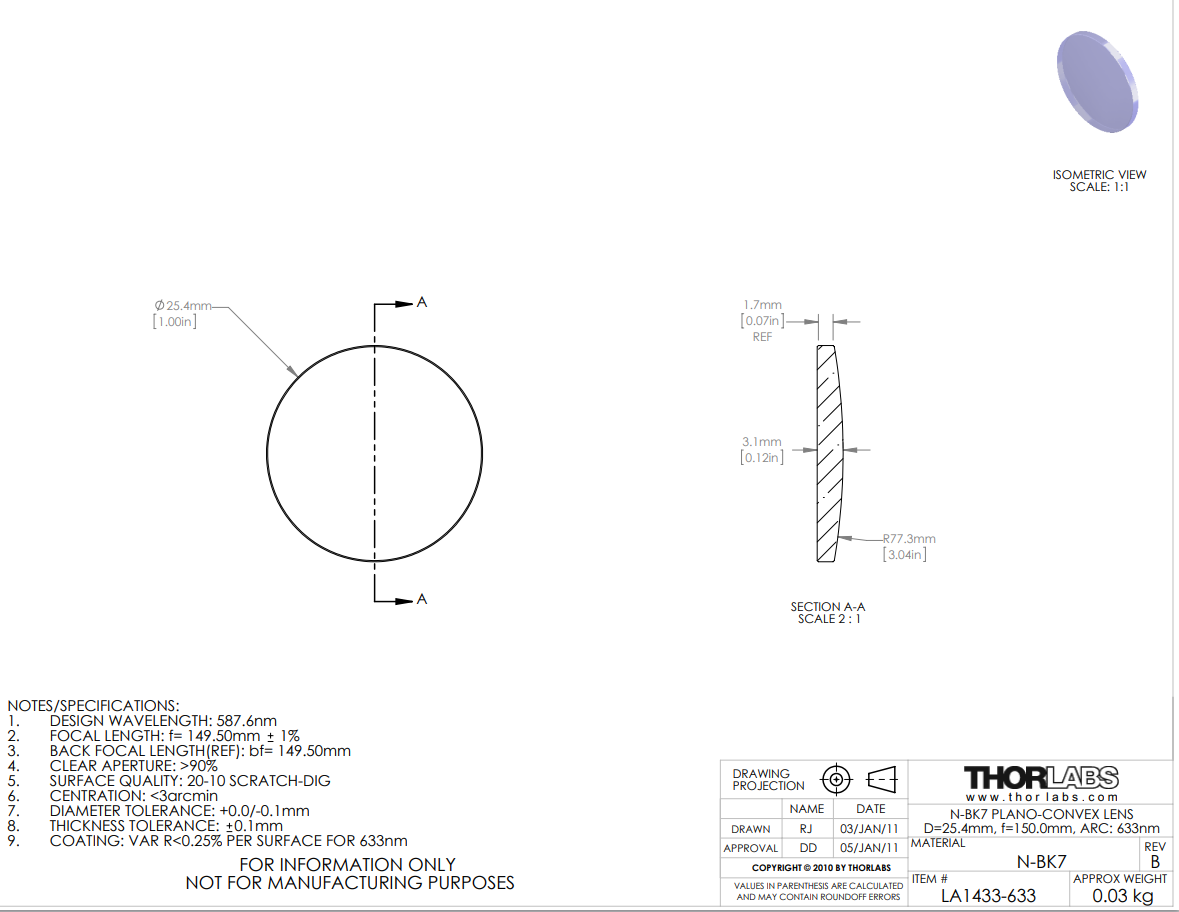

通用规格
镜片形状	平凸
基板材料	N-BK7光学玻璃A级^a
涂层（V型涂层）	633 纳米
可选直径	1/2英寸或1英寸
直径公差	+0.00/-0.10 毫米
厚度公差	±0.1毫米
焦距公差	±1%
表面质量	20-10 划痕-瑕疵
设计波长	587.6纳米
折射率 @ 633纳米	1.515
反射率 @ 633纳米	< 0.25%
表面平整度普莱诺侧	半波长
球面光度^b 凸面	3倍波长除以2
表面不平整峰谷	四分之一波长
阿贝	五= 64.17_d
集中	≤3角分
清晰孔径	直径的90%以上
焦距公差	±1%

点击链接查看关于基底的详细规格。
类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。

图2.1是N-BK7(符合RoHS的BK7)的透射率曲线。总体透射率是10 mm厚未镀膜样品的透射率，包含了表面反射。这里介绍的N-BK7透镜可以提供镀532/1064 nm、633 nm或780 nm激光线V膜的版本。

N-BK7 Transmittance

点击放大
点击这里原始数据
图2.1：上图是N-BK7(符合RoHS的BK7)的透射率曲线图。
总体透射率是10 mm厚未镀膜样品的透射率，包含了表面反射。

V膜
V膜是一种多层介质增透膜，它能在一个窄波长范围内获得极小的反射率。反射率在最小值的两边都迅速上升，因此反射率曲线呈“V”字形，就像下面的性能曲线图所展示的。Thorlabs V膜在镀膜波长上每面具有低于0.25%的平均反射率，设计用于0°到20°之间的入射角(AOI)。相比我们的宽带增透膜，在规定的AOI使用时，V膜能在更窄的带宽实现更低的反射率。
