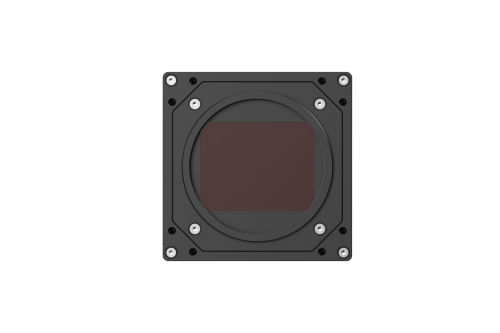

IRAYPLE 大华华睿 AX7Q27MP470 面阵工业相机

IRAYPLE  大华华睿  AX7Q27MP470  面阵工业相机

● CoaxPress使用CXP-12，理论带宽4 x 12.5Gbps；

● 支持外部触发/自由运行等多种触发模式；

● 支持逐点 FFC 等 ISP 功能；

● 支持多种图像数据格式输出、ROI等功能；

● 支持PoCXP供电和DC 24V外部供电；

● 兼容CoaXPress协议和GenICam标准；

● 符合CE、FCC、KC、RoHS认证。

基本参数

• 传感器

  GMAX32152

• 传感器类型

  53.0 mm × 29.4 mm CMOS

• 快门类型

  Global

• 分辨率

  16544 × 9200

• 帧率

  16 fps

• 位深

  12

• 黑白/彩色

  黑白

• 像元

  3.2 μm × 3.2 μm

图像参数

• 像素

  152 MP

• 信噪比

  > 39.6 dB

• 动态范围

  67.3 dB

• 图像格式

  Mono8/10/12

• Binning

  支持

• ROI

  支持

• X翻转

  支持

• Y翻转

  支持

• 增益

  模拟增益: 1.4x ~ 5.2x，数字增益: 1x ~ 100x

• 快门曝光

  19 μs～15 s

• 图像采集模式

  软件触发/硬件触发/自由运行

• SPC

  支持

性能参数

• 配置通道

  支持2组用户自定义配置保存

接口参数

• 接口

  CXP-12

• GPIO接口

  3路光耦隔离输入、3路光耦隔离输出；

• 镜头接口

  M72 × 0.75

电源参数

• 供电方式

  通过 12 芯 Hirose 接口直流供电，供电电压 DC24V，支持 PoCXP

• 功耗

  20 W

结构参数

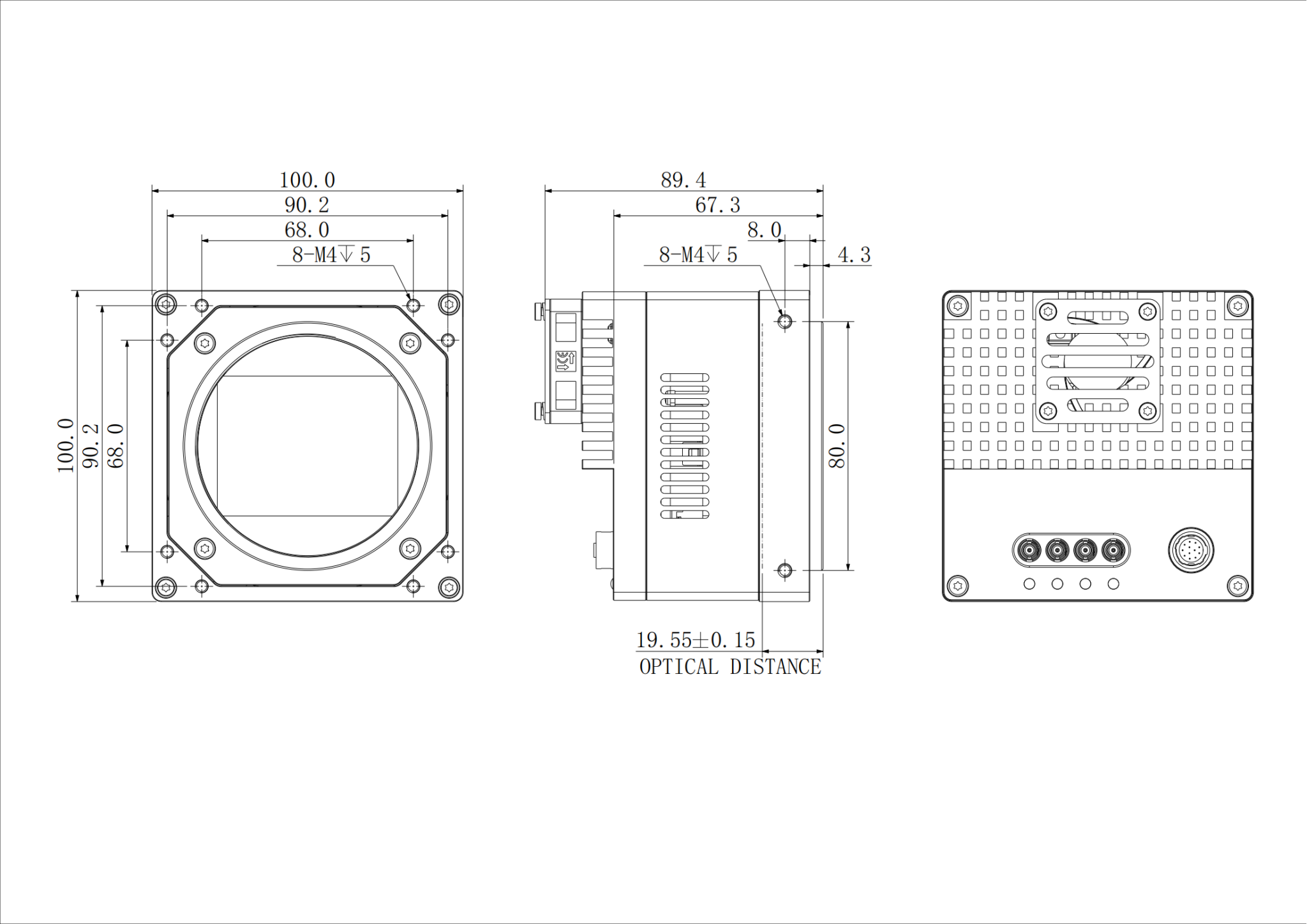

• 产品尺寸

  100 mm × 100 mm × 89.4 mm (不含镜头座和后壳接口)

• 净重

  900 g

环境参数

• 储存温度

  -30℃～+80℃

• 工作温度

  -30℃～+50℃
