zolix卓立汉光 SR830 放大器

zolix卓立汉光     SR830     放大器

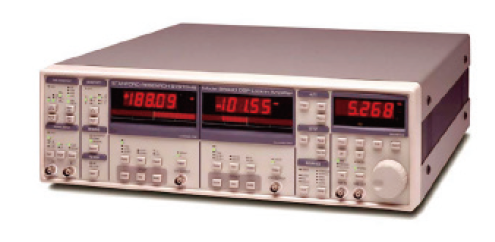

SR830 数字锁相放大器为美国SRS 公司生产的数字双相型锁相放大器。

主要特性

■ 差动式或单端式输入模式

■ 电流或电压信号输入模式

■ 2nv到1V的增益设置范围（满档量程范围）

■ 0.001Hz到102.4kHz频率响应范围

■ 自动调整增益、相位、动态储备、补偿设置

■ 时间常数范围：10μs到30ks

■ 动态储备（Dynamic Reserve）：>100dB

■ 计算机接口：GPIB和RS-232

解调器

信号输入平台中的输入信号利用两个宽带解调器生成X、Y 两路信号这两个宽带解调器互成90°相位差

低通滤波器

解调其中输出的X、Y 信号首先各自通过一个低通滤波器，然后进行放大，*后经由前面板 BNC 接口输出（输出前，X、Y 信号通过

公式 R= X 2 +Y 2 合成一个R 值，即信号的振幅）

参考信道

参考信号输入电路利用一个相位锁定回路（如：TTL 脉冲、正弦波信号等）锁定信号在某一个范围之内，相位转换电路允许参考信号

随与之相关联的信号输入进行变化，这样，与参考频率相同和参考频率倍数的频率信号能够被检测到。

■ 频率范围：0.001Hz到102.4KHz

■ 输入阻抗：1MΩ，25pF

■ 触发：正弦：400mV rms min；脉冲：TTL

■ 相位控制精度：面板控制0.01°，计算机控制0.008°

■ 相位漂移：0.1°/℃(>10kHz), 0.01°/℃(<10kHz)

显示参数

41/2LED; 通道A 显示X, R ; 通道B 显示Y,θ

一般参数

■ 计算机接口：GPIB (IEEE-488.2) 和RS-232

■ 电源：40 W, 100/120/220/240 V AC, 50/60 Hz

■ 外形尺寸：432(L)×495(W)×133(H) mm
