Oeabt 基座光学 CXY1E-S XY轴平移调整架

Oeabt    基座光学   CXY1E-S    XY轴平移调整架

产品说明

• 最大位移行程±2.5mm;

• SM1(1.035”-40)内螺纹,兼容Ø1英寸SM1透镜套管;

• 前后板均有4-40螺纹孔,间距30*30mm;

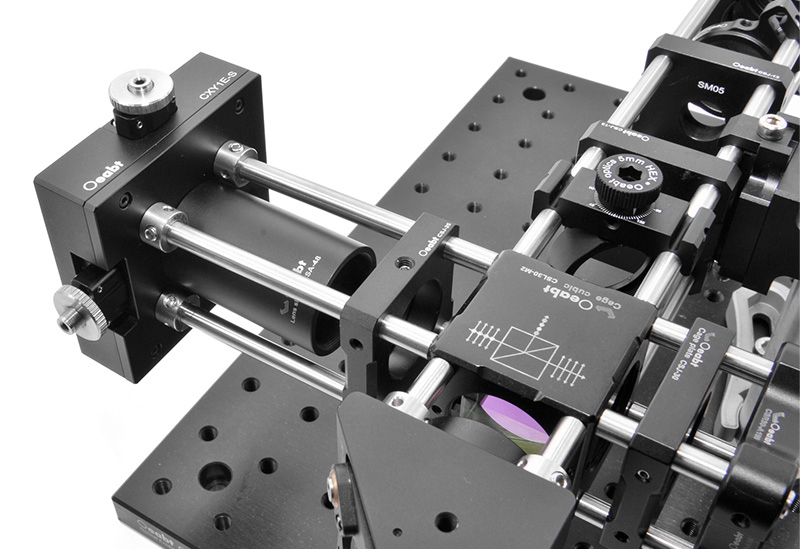

• 兼容30mm笼式系统;

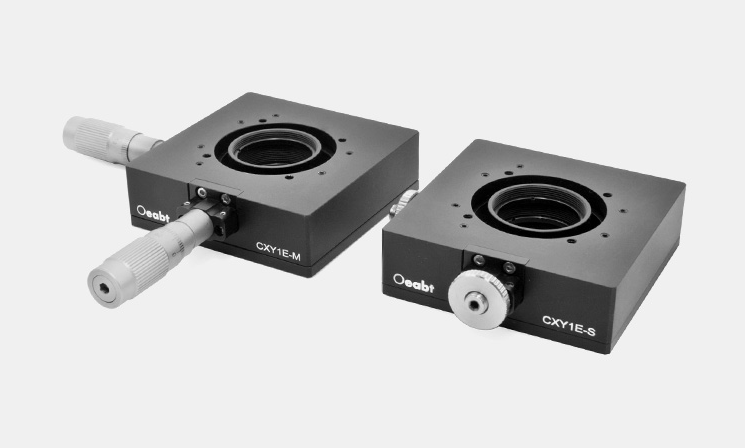

CXY1E系列移动平台提供±2.5mm的行程,兼容30mm笼式系统。可安装最厚12.2mm的Ø1英寸光学元件。

型号
CXY1E-M
CXY1E-S
主台规格
66.0*66.0*20.6mm
驱动方式
游标千分尺
调节螺丝
中心孔
SM1(1.035”-40)内螺纹,兼容Ø1英寸光学元件
螺纹类型
M4
重量
227.4g
182.4g
材质
7075铝合金


示意图

通用参数

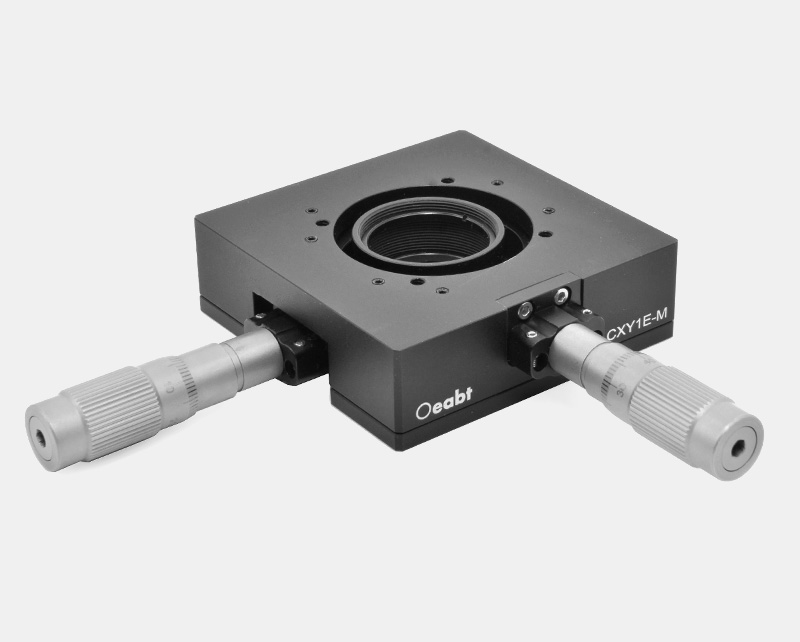

CXY1E-M XY轴平移调整架

• CXY1E-M以SM13游标测微头为驱动方式;

• 最大位移行程±2.5mm;

• 可安装最厚12.2mm的Ø1英寸光学元件;

• SM1(1.035”-40)内螺纹,兼容Ø1英寸SM1透镜套管;

• 兼容30mm笼式系统;

CXY1E-M最大位移行程±2.5mm,以SM13游标测微头为驱动方式。螺距0.5mm,其以10μm的精度增量直接读取。平移台可安装厚度不超过12.2mm的Ø1英寸光学元件。设计用于连接Ø1英寸SM1透镜套管和30mm笼式系统装配。
