zolix卓立汉光 NMC20 中心型调整架
NMC 系列中心型光学调整架，是卓立汉光“N 系列”新型调整架中的一个系列产品。该系列产品种类丰富，覆盖了从φ12.7~φ50.8 的多个尺寸，可满足绝大部分应用场合的使用。

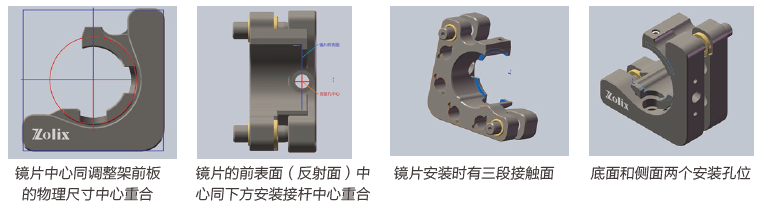

NMC系列中心型调整架细节展示：
NMC系列中心型调整架产品特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 特殊结构：
①镜片中心与前板中心重合，便于找正光轴（根据调整架的前板很容易就找正光轴的中心位置和中心高），即使是非可见光，也很容易调整光路
②镜片的前表面（反射面）中心与接杆安装中心重合，配合隔振平台上的安装孔使用时，实现光路的同轴调整易如反掌
• 高灵敏度：采用2个0.2mm螺距的超细牙螺纹副（除NMC12.7）进行二维调节，具有更高的灵敏度
• 调节方便：螺纹副后端带内六角调整孔，可用标配六角手轮进行调整，可放大旋转半径，提高调整灵敏度
• 高通用性：通用安装孔，可用M6（从下方）或M4（从上方）螺丝安装固定

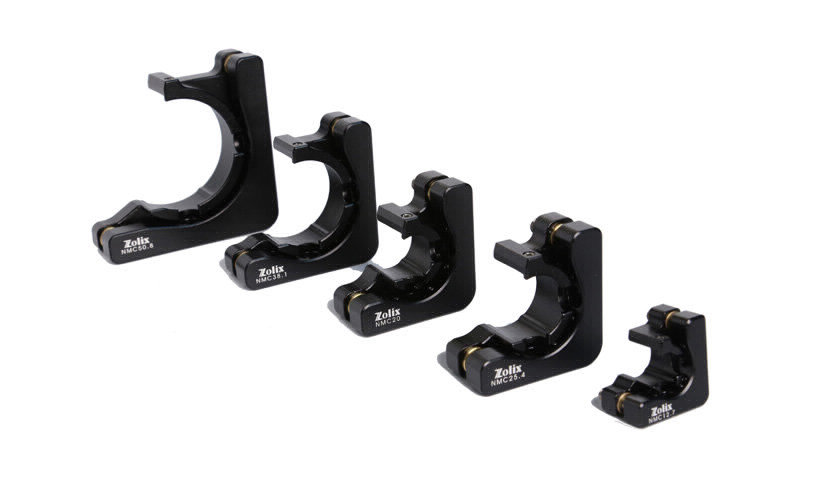

NMC系列中心型调整架选型表：
| 型号 | NMC12.7 | NMC20 | NMC25.4 | NMC38.1 | NMC50.8 |
| 装卡直径(mm) | φ12.5/φ12.7 | φ20 | φ25/φ25.4 | φ38.1 | φ50/φ50.8 |
| 装卡厚度(mm) | 4~15 | 4~20 | 4~20 | 4~20 | 4~20 |
| 调整角度(°) | ±3 | ||||
| 通光孔径(mm) | φ10 | φ17 | φ23 | φ35 | φ47 |
| 中心高度(mm) | 15 | 25 | 25 | 30 | 40 |
| 螺纹副旋转一周调整角度(°) | ≈0.67 | ≈0.31 | ≈0.31 | ≈0.24 | ≈0.18 |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | ||||
| 固定板厚度(mm) | 8 | 10 | 10 | 10 | 10 |
| 拉簧数量 | 4 | ||||
| 安装孔 | M4 | M6，φ8沉孔 | |||
| 自重(g) | 30 | 75 | 75 | 80 | 140 |
