Oeabt 基座光学 CXYZ2-M 笼式XYZ平移安装架
产品说明
• 兼容60mm笼式系统；
• X轴和Y轴的行程为±3 mm，非旋转Z轴行程±2mm；
• 带SM1(1.035”-40)螺纹，兼容我们SM1透镜套管系列产品；
CXYZ2-M系列平移安装座具有X、Y和Z轴的平移行程，XY行程允许系统中的物体垂直±3mm的光轴运动。而Z轴行程±2mm，能补偿比如光纤对准或透镜安装等应用中的聚焦误差。

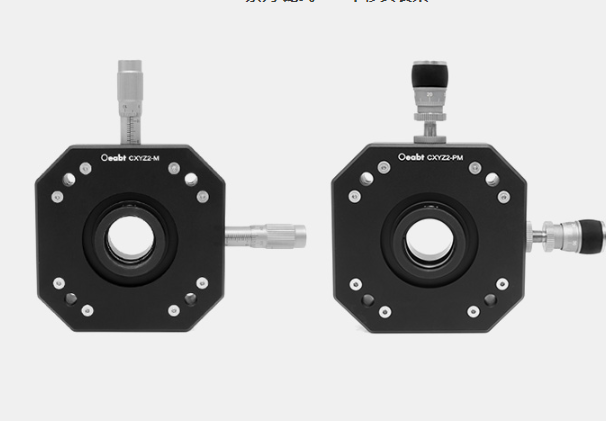

| 型号 | CXYZ2-M | CXYZ2-PM |
| 规格 | 94.0*94.0*32.6mm（不含调节器） | |
| XY调节器 | SM13千分尺 | PSM8A差分调节器 |
| 分度精度 | 驱动螺距0.5mm,刻度10μm,游标1μm | 粗调一圈0.35mm; 精调一圈100μm,2μm/分度 |
| 行程范围 | XY轴行程为±3mm, Z轴行程±2mm | |
| 中心孔径 | SM1（1.035”-40）内螺纹 | |
| 螺纹类型 | 2处M6螺孔 | |
| 通孔间距 | Ø6mm通孔，间距60*60mm | |
| 重量 | 425.3g | 425.3g |
| 材质 | 7075铝合金 | |
示意图
通用参数
CXYZ2-M 笼式XYZ平移安装架
• 兼容60mm笼式系统；
• X轴和Y轴的行程为±3 mm，非旋转Z轴行程±2mm；
• XY调节器：SM13千分尺，驱动螺距0.5mm，刻度10μm，游标1μm；
• 能安装Ø1英寸最厚为10.5mm的光学元件；
• 带SM1(1.035”-40)螺纹，兼容我们SM1透镜套管系列产品；
CXYZ2-M 平移安装座具有X、Y和Z轴的平移行程。XY行程允许系统中的物体垂直±3mm的光轴运动，使用千分尺驱动方式，分度精度为驱动螺距0.5mm，刻度10μm，游标1μm。而Z轴行程±2mm，能补偿比如光纤对准或透镜安装等应用中的聚焦误差。
