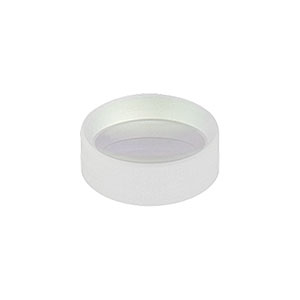

Thorlabs索雷博 LC1054-C 平凹透镜
特性
- 材料：N-BK7
- 增透膜波长范围为1050 - 1700 nm
- 有6种直径可供选择：Ø6 mm、Ø9 mm、Ø1/2英寸（Ø12.7 mm）、Ø25 mm、Ø1英寸（Ø25.4 mm）或Ø2英寸（Ø50.8 mm）
- 在可见光和近红外光波段具有出色的透射率特性
这些平凹透镜用符合RoHS标准的N-BK7玻璃制造，镀有1050 - 1700 nm的宽带增透膜。使用未镀膜透镜时，每个表面会发生4%的损耗，该镀膜可大大降低这种光损耗（请参看曲线标签了解细节）。
N-BK7是用于制造高质量光学组件的一种最常见的光学玻璃。通常在不需要紫外熔融石英的额外优势（即，在紫外光波段出色透光以及更低的热膨胀系数）时选用N-BK7玻璃。但是，对于特别严酷的环境，如光学元件将会暴露在碱性和酸性物质中时，请考虑使用我们的N-SF11平凹透镜。由于N-SF11的阿贝数（25.76）低于N-BK7的阿贝数（64.17），由N-SF11制造的透镜会比N-BK7材料的透镜显示出更高的色散。
与所有平凹透镜相同，这种透镜具有负焦距，可以用来发散准直光束。这种情况下，透镜的曲面应该朝向光源，从而将球差最小化。此外，它们可以应用来抵消光学系统中其它透镜引起的球差的影响。
我们还提供N-BK7透镜套件。
| N-BK7 Plano-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
镀膜也可以定制。
| Common Specifications | |
|---|---|
| Lens Shape | Plano-Concave |
| Substrate Material | N-BK7 (Grade A)a |
| AR Coating Range | 1050 - 1700 nm |
| AR Coating Reflectance | Ravg < 0.5% per Surface |
| Diameters Available | 6 mm, 9 mm, 1/2", 25 mm, 1", or 2" |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Design Wavelength | 587.6 nm (Except Ø25 mm Lenses) 632.8 nm (Ø25 mm Lenses) |
| Index of Refraction @ 633 nm | 1.515 |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Powerb (Convex Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/4 |
| Damage Thresholdc | 7.5 J/cm2 (1542 nm, 10 ns, 10 Hz, Ø0.123 mm) |
| Abbe Number | vd = 64.17 |
| Centration | < 3 arcmin |
| Clear Aperture | >90% of Diameter |
- 点击链接查看关于基底的详细规格。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
- 受到增透膜限制。
下面是符合RoHS标准的N-BK7的透过率曲线。显示的是10 mm厚，未镀膜样品的总透过率，包括表面反射。
这些高性能多层增透膜在规定的波长范围内具有低于0.5%的平均反射率（每个表面）。这些镀膜设计用于入射角在0°到30°（0.5 NA）的入射光。如需用于更大的入射角，请考虑使用定制镀膜，可以这对45度入射角进行优化；这些镀膜可以在25到52度的入射角有效。下图显示的曲线表明了该系列产品的标准镀膜性能对于波长的关系。宽带镀膜具有典型0.25%的吸收，在反射率曲线中没有显示。
Click to Enlarge
Click Here for Raw Data
Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示可实现最佳性能的1050 - 1700 nm指定波长范围。
| N-BK7 Plano-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
本页面出售的透镜可选择未镀膜或镀其它带宽的增透膜配置，它们的反射率曲线图如下图所示。
这些高性能多层增透膜在规定的波长范围内具有低于0.5%的平均反射率（每个表面）。这些镀膜设计用于入射角在0到30度（0.5NA）的入射光。如需用于更大的入射角，请考虑使用定制镀膜，可以这对45度入射角进行优化；这些镀膜可以在25到52度的入射角有效。下图显示的曲线表明了该系列产品的标准镀膜性能对于波长的关系。宽带镀膜具有典型0.25%的吸收，在反射率曲线中没有显示。
