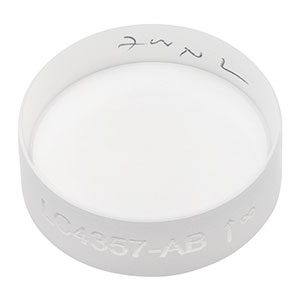

Thorlabs索雷博 LC4357-AB 紫外熔融石英平凹球面透镜
特性
- 提供Ø6 mm、Ø8 mm、Ø1/2英寸和Ø1英寸版本
- 增透膜用于400 - 1100 nm
- 材质：紫外级熔融石英
- 成虚像
Thorlabs提供紫外级熔融石英平凹透镜，尺寸包含Ø6 mm、Ø8 mm、Ø1/2英寸和Ø1英寸，且双面镀有增透膜，用于400 - 1100 nm的波长范围。紫外级熔融石英在深紫外波长范围具有高的透射率，同时在激光诱导下几乎没有荧光发射(经193 nm测试过)，因此非常适合从紫外到近红外的应用。此外，紫外级熔融石英比N-BK7玻璃具有更好的均匀性和更低的热膨胀系数。
平凹镜片上镀的增透膜特别适合于多个光学元件的应用。由于未镀膜的基底每个表面有约4％的反射率，添加增透膜能改善透过率，这在弱光领域应用中特别重要，可以防止与多次反射有关的不良影响(例如重影图像)。
平凹透镜具有负焦距，应用广泛，常用来发散准直的入射光束。在这种情况下，准直光束应该入射在曲面上，以最大程度地减小球面像差。这些透镜的侧面刻有无限符号、指向曲面的箭头和产品型号，以便识别。平凹透镜能成虚像，因此常用作伽利略扩束系统中的入射光学元件；这种透镜具有理想的发散性，然后使用胶合透镜重新准直光束。在光学系统中，研究人员会谨慎选择光学元件，使正透镜和负透镜引入的像差刚好抵消。还有人会用成对的透镜来增加会聚透镜的有效焦距。
决定使用平凹透镜还是双凹透镜来发散入射光时，如果绝对放大率小于0.2或者大于5，最好选用平凹透镜；如果介于这两个值之间，双凹透镜则更为合适。
这些透镜兼容Thorlabs的多种透镜安装座。详情请看安装选项标签。
| Plano-Concave Lens Selection Guide | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Unmounted N-BK7 |
| ||||||||||||
| Mounted N-BK7 |
| ||||||||||||
| N-SF11 |
| ||||||||||||
| UV Fused Silica |
| ||||||||||||
| CaF2 |
| ||||||||||||
| ZnSe |
| ||||||||||||
也可以定制镀膜。
| Common Specifications | ||
|---|---|---|
| Lens Shape | Plano / Concave | |
| Substrate Material | UV-Grade Fused Silicaa | |
| AR Coating Range | 400 - 1100 nm (-AB Coating) | |
| Reflectance Over Coating Range (AOI = 0°) | Ravg < 1.0% | |
| Diameters Available | 6 mm, 8 mm, 1/2", and 1" | |
| Diameter Tolerance | +0.0 mm / -0.1 mm | |
| Thickness Tolerance | ±0.1 mm | |
| Clear Aperture | >90% of Diameter | |
| Design Wavelength | 587.6 nm | |
| Index of Refraction | 1.458 @ 587.6 nm | |
| Surface Quality | 40-20 Scratch-Dig | |
| Surface Flatness (Plano Side) | λ/2b | |
| Spherical Surface Power (Concave Side)c | 3λ/2b | |
| Surface Irregularity (Peak to Valley) | λ/4b | |
| Centration | ≤3 arcmin | |
| Focal Length Tolerance | ±1% | |
| Damage Thresholdd | 7.5 J/cm2 (532 nm, 10 ns, 10 Hz, Ø0.362 mm) (1064 nm, 10 ns, 10 Hz, Ø0.445 mm) | |
- 点击链接查看详细的基底规格。
- 633 nm
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
- 详情请参考损伤阈值标签。
这种高性能的多层增透膜在指定的波长范围内的平均反射率小于1.0％(每个表面)。增透膜设计的入射角(AOI)为0°和30°之间。本页所售-AB膜透镜的详细增透膜曲线图如图2.2所示。
对于需要在更大入射角使用的光学元件，请考虑订购针对45°入射角优化的定制镀膜；这些镀膜推荐用于从25°至52°的入射角。
Click to EnlargeClick Here for Raw Data
图2.2 蓝色阴影区域表示400 - 1100 nm的指定波长范围内具有最佳性能。
Click to EnlargeClick Here for Raw Data
图2.1 图为入射光垂直入射到10 mm厚未镀膜紫外级熔融石英样品表面的透过率曲线图。请注意，这是实际测量的透过率结果，包含了表面反射。
