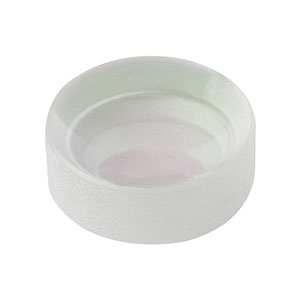

Thorlabs索雷博 LC2265-C 平凹透镜

LC2265-C - 平凹透镜，N-SF11，Ø1/2英寸，f=-15.0 mm，增透膜：1050-1700 nm

详情

特性

材料：N-SF11
宽带增透膜：1050 - 1700 nm
四种直径可选：6 mm，9 mm，1/2英寸，或1英寸
提供比N-BK7更好的耐化学腐蚀性

这些平凹透镜由N-SF11玻璃制成，有一层宽带增透膜(1050 - 1700 nm)镀在两面上。这些膜层与未镀膜的相比能够显著的降低每个表面4%的损耗(详情请参见曲线标签)。

Optic Cleaning Tutorial

N-SF11玻璃是经过RoHS认证的SF11玻璃，由于其对生物降解的惰性，可以抵抗自然界存在的化学物质，例如碱和酸，因而常用于苛刻的环境下。未镀膜的N-SF11波透过长范围为420 nm至2.3 μm，与N-BK7的透过波长范围相比有轻微的红移。未镀膜的N-BK7(符合RoHS标准的BK7)波长范围为350 nm至2.0 μm。由于N-SF11玻璃的阿贝数低于N-BK7玻璃(25.76 相比于64.17)，其色散更加严重。

和所有的平凹透镜一样，这些透镜的焦距是负数，可以用于发散平行光束。在这种情况下，透镜的曲面应该正对光源，从而最小化球差。此外，这种透镜也可以用来补偿光学系统中其它透镜引入的球差。

Plano-Concave Lens Selection Guide

Unmounted
N-BK7

Uncoated	-B (650 - 1050 nm)
-A (350 - 700 nm)	-C (1050 - 1700 nm)

Mounted
N-BK7

Uncoated	-B (650 - 1050 nm)
-A (350 - 700 nm)	-C (1050 - 1700 nm)

N-SF11

Uncoated	-B (650 - 1050 nm)
-A (350 - 700 nm)	-C (1050 - 1700 nm)

UV Fused
Silica

Uncoated	-B (650 - 1050 nm)
-UV (245 - 400 nm)	-C (1050 - 1700 nm)
-A (350 - 700 nm)	-532 V-Coating (532 nm)
-AB (400 - 1100 nm)	-YAG (532 / 1064 nm)
T1 Textured Surface	-1064 V-Coating (1064 nm)
(400 - 1100 nm)	-1550 V-Coating (1550 nm)

CaF₂

Uncoated

-E1 (2 - 5 µm)

ZnSe

-E4 (2 - 13 µm)	-E3 (7 - 12 µm)
-E2 (4.5 - 7.5 µm)

也提供定制镀膜。

Common Specifications
Lens Shape	Plano / Concave
Substrate Material	N-SF11^a
AR Coating Range^b	1050 - 1700 nm
Diameters Available	6 mm, 9 mm, 1/2", or 1"
Diameter Tolerance	+0.0/-0.1 mm
Thickness Tolerance	±0.1 mm
Focal Length Tolerance	±1%
Design Wavelength	587.6 nm
Index of Refraction @ 633 nm	1.778
Abbe Number	v_d = 25.76
Surface Quality	40-20 Scratch-Dig
Surface Flatness (Plano Side)	λ/2
Spherical Surface Power (Concave Side)^c	3λ/2
Surface Irregularity (Peak to Valley)	λ/4
Centration	< 3 arcmin
Clear Aperture	>90% of Diameter

点击链接查看详细的基底规格
增透膜范围上的平均反射率< 0.5%。这些透镜也可以选择未镀膜或其它增透膜(350 - 700 nm)或(650 - 1050 nm)。
类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。

曲线图是入射光垂直入射到10毫米厚未镀膜N-SF11玻璃样品的透过率曲线。可选择未镀膜的或镀有可选择未镀膜的或镀有 -A (350-700 nm)，-B (650-1050 纳米), ，-C（1050-1700纳米）增透膜的。

Click to Enlarge
点击这里查看原始数据

Click to Enlarge
点击这里查看原始数据
蓝色阴影区域指示了最佳性能在1050 - 1700纳米的特性波长范围内

Thorlabs' Standard Broadband Antireflection Coatings
