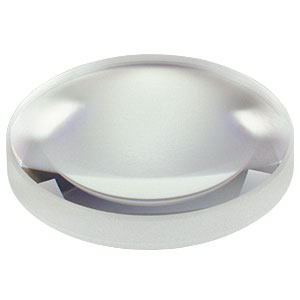

Thorlabs索雷博 LB1092-B 双凸透镜
特性
- 材料：N-BK7
- 增透膜适用波长范围：650 - 1050 nm
- 提供的尺寸：Ø6.0 mm、Ø9.0 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
- 焦距范围：10.0 mm至1.0 m
- 适合多种有限成像应用
Thorlabs镀B膜的双凸透镜由N-BK7材料制成，双面镀有增透膜，用于650 - 1050 nm。N-BK7大概是制作高品质光学元件最常用的光学玻璃。在不需要紫外熔融石英的优势(即深紫外区域有很好的透过率，且热膨胀系数较低)时，通常都选用这种N-BK7光学玻璃。
双凸透镜常用于许多有限成像应用中。这种类型的透镜最适合在以下情况使用：物和像在透镜的两侧，且像距和物距的比值(共轭比)在0.2和5之间。此类透镜的焦距公式为f= (R1*R2)/((n-1)*(R2-R1))。
虽然本页提供的是镀B膜(650 - 1050 nm)的双凸透镜，但我们也提供未镀膜或双面镀A膜(350 - 700 nm)或C膜(1050 - 1700 nm)的版本，以减少表面反射。访问这些页面的链接在表1.1中。关于镀膜的详细信息，请看曲线图标签。
我们也提供透镜套件，请点击这里浏览更多信息。
| Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
可以定制镀膜。
| Table 1.1 N-BK7 Bi-Convex Spherical Singlets | |
|---|---|
| Lens Shape | Convex/Convex |
| Material | N-BK7 (Grade A) |
| AR Coating Wavelength Rangea | 650 - 1050 nm |
| AR Coating Reflectance | Ravg < 0.5% |
| Design Wavelength | 587.6 nm |
| Index of Refraction | 1.517 (@ 587.6 nm) |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surface Powerb | 3λ/2 |
| Surface Irregularityb | λ/4 |
| Damage Thresholdc | 7.5 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.144 mm) |
| Abbe Number | Vd = 64.17 |
| Centration | ≤3 arcmin |
| Clear Aperture | >90% of Diameter |
| Diameter Tolerance | +0.0 mm / -0.1 mm |
| Focal Length Tolerance | ±1% |
- 我们也提供未镀膜、镀A膜(350 - 700 nm)、镀AB膜(400 - 1100 nm)、或镀C膜(1050 - 1700 nm)的版本。
- λ = 633 nm
- 受增透膜限制。
图2.1是N-BK7(符合RoHS标准的BK7)的透过率曲线图。图中给出了10 mm厚未镀膜样品的总透过率曲线，包含了表面反射。每种N- BK7双凸透镜都可定购未镀膜或镀下列宽带增透膜之一的版本：350 - 700 nm(型号以-A结尾)、650 - 1050 nm(型号以-B结尾，下有售)或1050 - 1700 nm(型号以-C结尾)。
这些高性能的多层结构增透膜在指定波长范围内的平均反射率小于0.5%(每个表面)，且在0°和30°之间的入射角(数值孔径0.5)范围内提供良好的性能。对于在更大入射角下使用的光学元件，可以考虑定制专用于45°入射角的薄膜；此薄膜在25°到52°的入射角下有效。图2.3是这个系列标准增透膜的性能与波长的函数关系。宽带膜的典型吸收率为0.25％，这一点并没有显示在反射率曲线图中。
Click to Enlarge
Click Here for Raw Data
图2.1 上图为N-BK7(符合RoHS标准的BK7)的透过率曲线图。图中给出了10 mm厚未镀膜样品的总透过率曲线，包含了表面反射。
Click to Enlarge
Click Here for Raw Data
图2.2 蓝色阴影区域表示指定的650 - 1050 nm波长范围内性能最佳。
图2.3 Thorlabs标准宽带增透膜(8° AOI)
