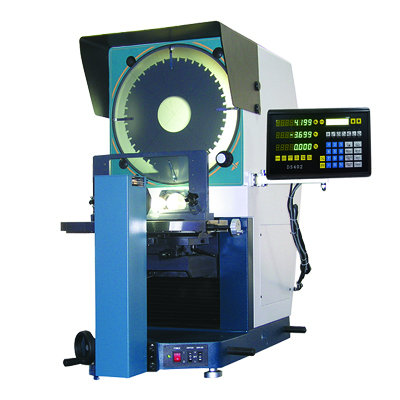

Sinpo新天 JT26 测量投影仪
特点
产品结构通用性强，外形美观,结构紧凑，操作方便。
工作台升降传动采用进口V型直线导轨，传动轻便、舒适。
透射照明强度分高低两档可调，适应于不同工件的测量。
光学系统品质优良，物镜成像清晰，放大倍率准确。
反射照明采用光纤传输，体积小、照度高，使用方便。投影屏尺寸较大，卧式光路设计，适合轴类零件的检测。
仪器测量精度高，性能稳定可靠。
技术参数
投影屏
投影屏尺寸：φ400mm
投影屏旋转范围：0°～360°
旋转角度显示当量：1′
旋转角度准确度：4′
工作台
| 台面尺寸（mm） | 450×150 |
| 测量范围（mm） | 250×150 |
| 调焦范围（mm） | 0～80 |
| 分辨率（mm） | 0.001 |
| 仪器准确度 | 3+L/75μm（其中L为测量长度，单位：mm） |
| 工作台承重（kg） | 5 |
物镜
物镜放大率 | 10× | 20× | 50× | 100× |
物镜物方视场 | φ40mm | φ20mm | φ8mm | φ4mm |
物镜工作距离 | 88mm | 81mm | 54mm | 45mm |
放大倍率误差：0.08%
照明光源
透射照明：24V150W卤钨灯
反射照明：24V150W卤钨灯（带反射杯）
环境要求
室温20℃±5℃，相对湿度40%－70％RH
仪器外形尺寸（mm）：长 687×宽 443×高 942
仪器质量：150kg
