zolix卓立汉光 OMHS-PM60 棱镜调整架

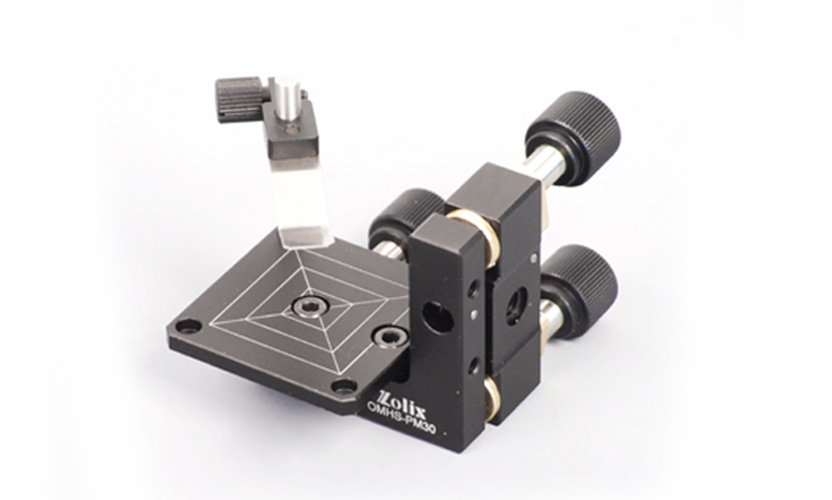

OMHS-PM系列棱镜调整架
OMHS-PM系列棱镜调整架说明：
OMHS-PM系列是基于OMHS结构结合全新的设计理念推出的适于安装各类棱镜的光学调整架。
特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 稳定结构：
①将传统下方调节棱镜台的结构改为标准调整架的后方调节结构，可同时提供俯仰、偏摆、平移三维调整
②合理的设计使拉力分布更加均匀，结构更加稳定
③高度可调的弹性机构可靠地固定各类棱镜、立方体
④台面中心带有十字刻线，定位方便
• 高灵敏度：采用3个0.25mm螺距的超细牙螺纹副进行三维调节，保证了产品的高灵敏度
• 通用性强：通用安装孔，M4、M6螺丝均可安装。
选型表：
| 型号 | OMHS-PM30 | OMHS-PM60 |
| *大装卡高度(mm) | 30 | 60 |
| 台面尺寸(mm) | 44×44 | 74×74 |
| 调整角度(°) | ±3 | |
| 光轴(Z轴)行程(mm) | MAX6 | |
| 螺纹副旋转一周调整角度(°) | ≈0.39 | ≈0.25 |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | |
| 总体高度(mm) | 57.5 | 92.5 |
| 固定板厚度(mm) | 18 | |
| 拉簧数量 | 4 | |
| 安装孔 | M6,φ8沉孔 | |
| 自重(g) | 160 | 240 |
