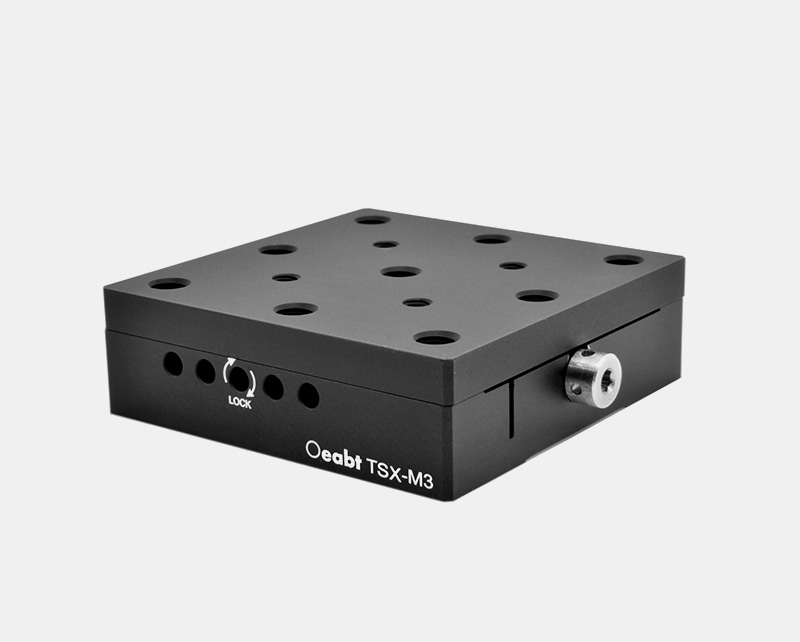

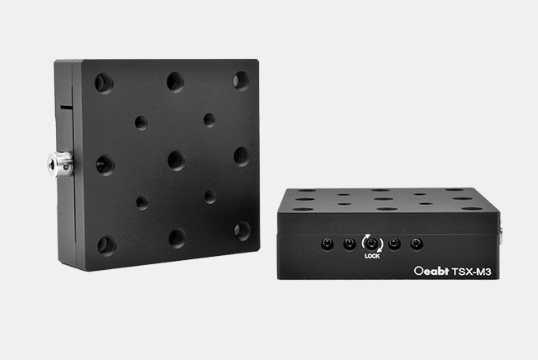

Oeabt 基座光学 TSX-M3 X轴线性平移台
产品说明
• 模块化设计使位移台可以在X方向配置；
• 适合用于使用频率较低，需要做精细调整或完全固定的地方；
• 最大限度地减少了凸起部分，适合于装入其它的装置或设备中使用；
TXS-M3位移台提供行程范围为12mm，可沿着整个行程范围进行顺畅的直线定位。。采用燕尾槽导轨驱动的调整方式，可实现精密运动。
| 型号 | TSX-M3 |
| 规格 | 65.0*65.0*20.0mm |
| 台面尺寸 | 65*65mm |
| 行程范围 | X轴，±12mm |
| 螺纹类型 | 9处M6, 4处M4 |
| 导轨形式 | 燕尾槽导轨 |
| 承载能力 | 117.7N(12.0kgf) |
| 移动精度 | 10μm |
| 最大承载力矩 | 仰俯5.1N･m; 转动5.1N･m; 偏摆4.0N･m; |
| 扭矩刚度 | 俯仰0.35”/N･cm; 转动0.35”/N･cm; |
| 平行度 | 50μm |
| 重量 | 182.4g |
| 材质 | 7075铝合金 |
示意图
通用参数
TSX-M3 X轴线性平移台
• 模块化设计使位移台可以在X方向配置；
• 适合用于使用频率较低，需要做精细调整或完全固定的地方；
• 最大限度地减少了凸起部分，适合于装入其它的装置或设备中使用；
• 行程范围：±12mm；
• 侧面的螺丝可用于锁定；

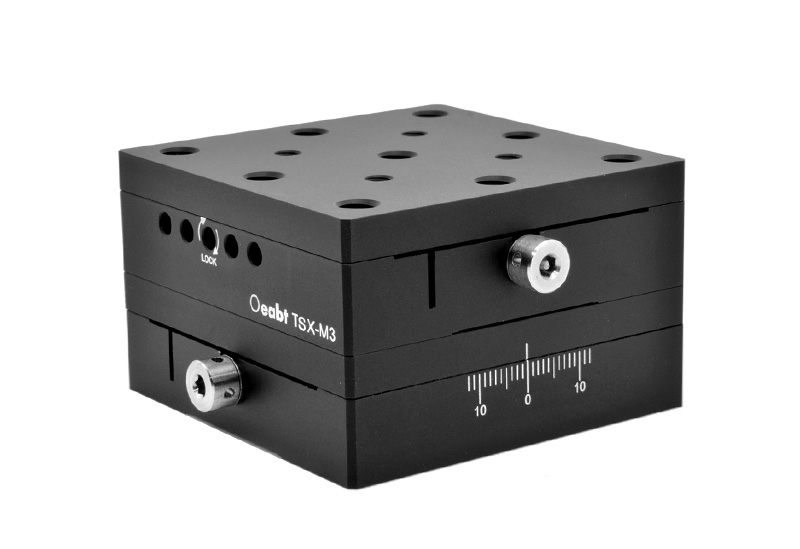

提供行程范围为12mm，可沿着整个行程范围进行顺畅的直线定位。模块化设计允许多个位移台以二轴或三轴的配置组装。使多个位移台进行堆叠组装，正交度非常出色，偏差小。
