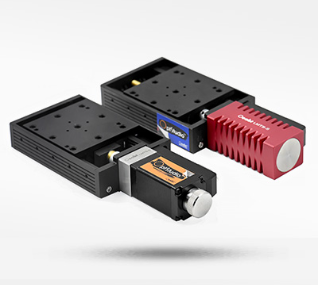

Oeabt 基座光学 LMTS-S28 线性电机平移台
产品说明
• 本系列线性平台产品适用于低速、高精度、中等负载的运动定位场合；
• 行程范围28mm；
• 最高运行速度3.5mm/s；
• 负载能力达水平方向5kg，垂直方向1.25kg； 便于装载组合XY、XZ、XYZ等轴向二、三轴运动平台；
• 驱动类型：LMTS-D：步进电机轴上带手动进给旋钮的双驱动型； LMTS-S：微型减速步进电机，更高精度的微小进给量控制，不支持手动进给；
LMTS系列线性电动平移台能提供28mm的线性平移，针对需要中等负载能力和高分辨率的应用(如测量和检测)进行了优化。具备针对微步进应用的专门设计，能够提供更小更匀滑的低速移动，振动噪声比直流伺服电机小。
步进电机平移台
|
型号
| LMTS-D28 | LMTS-S28 |
| 规格 | 253.0*70.0*24.0mm
| 253.0*70.0*24.0mm
|
| 行程 | 28mm
| 28mm
|
| 执行器类型 | 28BYG-B双向出轴电机
| 步进减速电机（减速比1:45）
|
| 最快速度 | 3.5mm/s
| 0.4861mm/s
|
| 重量 | 666.5g
|
| 计算分辨率 | 3.5μm
|
| 典型分辨率 | 7μm
|
| 调速 | 1X=0.4375mm/s，选项:1X/2X/4X/8X | 0.4861mm/s |
| 负载能力 | 水平方向5kg；竖直方向1.25kg；
|
| 回转间隙 |
|
| 单向重复精度 | ±5μm
|
| 双向重复精度 | ±10μm
|
导程（螺纹距）
| 0.7mm
|
| 额定电压 | DC 12V
|
| 额定电流 | 0.6 A
|
| 推荐控制器 | LMTS-DRIVER
|
| 电缆长度 | 1m
|
| 材质 | 铝合金，黑色阳极氧化
|
LMTS-DRIVER单轴步进运动控制器
|
电机输出
|
驱动电压
| DC 12V
|
驱动电流
| 1250mA（Max）
|
驱动类型
| 12 bit PWM 控制
|
控制算法
| 半闭环微步进
|
高分辨率步进
| LMTS-D（每转 6400 微步（1.8°步距角步进电机）
|
LMTS-S 每转 28800微步（步距角18°/1:45 减速步进电机）
|
位置反馈
| 霍尔效应编码器 (两相) 输入，5V差分
|
编码器反馈带宽
| 500 Hz
|
位置计数器
| 32 bit
|
操作模式
| 位置、速度、动作循环
|
加减速方式
| 梯形加减速 |
电机连接器（Dsub26型）开环控制为M8/8pin型
|
电机驱动输出
| 直流两相式
|
正交编码器 (QEP) 输入
| 微分
|
限位开关输入
| 正限位，0点限位
|
编码器电源
| DC 5V
|
前面板控件
|
运动控制拨杆
| 单刀双掷自复位
|
输入电源要求
|
电压
| DC 12V 稳压直流
|
最大输出电流
| 1.5A（Max）
|
外壳尺寸（不包括按钮）
| 76.1*74.2*46.9mm
|
重量
| 183.4g
|
