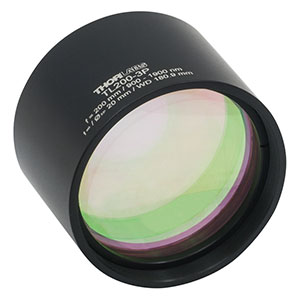

Thorlabs索雷博    TL200-3P    套筒透镜

特性

• 适合宽场成像的套筒透镜
•

  • 真实成像透镜，用于形成矫正良好的无限远光学系统
  • 复消色差矫正，在整个视场上实现衍射极限性能
  • 与标准消色差透镜相比，具有更好的整体像差矫正功能
  • 焦距有200 mm、180 mm、165 mm或100 mm可选
• 适合激光扫描和宽场成像的远心套筒透镜
•

  • 无限远矫正设计
  • 与SL50扫描透镜组合形成远心系统
  • 焦距有600 mm、400 mm、300 mm或200 mm
• 增透膜在紫外、可见光和近红外波段都有高透过率
• 兼容Thorlabs、Nikon、Leica、Mitutoyo、Olympus和Zeiss显微镜
• 衍射极限光学性能

这些无限远矫正套筒透镜设计和各大物镜生产商的无限远矫正物镜一起使用，包括Thorlabs的干、油浸和生理学显微物镜。这些透镜设计用于高分辨成像、生物医学、机器视觉和激光扫描应用，可以用两个套筒透镜构成中继成像、可以和一个物镜在科研相机上形成不同的有效放大倍率、可以直接替换现有系统中的套筒透镜、可以集成在DIY Cerna^®显微镜和其它自搭建的显微镜中生成高质量图像。

标准宽场套筒透镜
我们的宽场套筒透镜通过镀AR膜，可在紫外、可见光和近红外波段内提供衍射极限轴向消色差性能；性能数据请查看规格标签。它们的有效焦距匹配常用物镜的设计焦距(详情请看放大率&视场标签)。与ITL200套筒透镜相比，TTL200系列套筒透镜特别设计用于提供更宽的衍射极限轴向消色差范围。规格标签中可以查看所有透镜的规格和下载除ITL200之外所有透镜的Zemax暗箱文件。

远心套筒透镜，用于激光扫描和宽场成像
我们的激光扫描套筒透镜最适合激光扫描应用，比如共聚焦激光扫描、双光子显微镜和三光子显微镜。这些透镜可以和我们的SL50-CLS2、SL50-2P2和SL50-3P扫描透镜组成远心系统，通过振镜逐点扫描物平面。这些透镜也可在指定的波长范围内进行宽场成像。

我们的标准宽场套筒透镜与CLS-SL可见光扫描透镜等配合使用时也可用于激光扫描。不过，在扫描配置中使用标准套筒透镜将会限制无渐晕效果的视场尺寸，因为套筒透镜必须放在物镜的远心瞳距位置(比如，对于TTL200为250 mm)，而不是套筒透镜的本身的瞳距。

显微镜和物镜兼容性
显微镜制造商使用不同的标准套筒透镜焦距设计系统，包括200 mm(Thorlabs、Nikon、Leica和Mitutoyo显微镜)、180 mm(Olympus显微镜)以及165 mm(Zeiss显微镜)。显微物镜与正确标准焦距的套筒透镜一起使用时才能提供外壳上标注的放大率。我们提供的无限远矫正套筒透镜包含所有这些焦距，使得自搭建显微镜可以使用这些行业标准。

另外，设计焦距不同的物镜和套筒透镜可以组合，在相机上得到不同的放大率，且不牺牲轴向色差矫正能力。我们提供四种非标准焦距的套筒透镜，可以改变已有系统的放大倍率。如需计算使用不同套筒透镜物镜组合的系统放大率，请查看放大率&视场标签。

 放大

Click to Enlarge
图G2.1 TL600-A、TL400-A、TL300-A、TTL200MP和TTL200MP2套管透镜具有相同的径迹长度，即套筒透镜像平面到物镜的入瞳距离相同。

• 200 mm有效焦距为Thorlabs、Nikon、Leica和Mitutoyo使用标准
• 300 mm、400 mm或600 mm有效焦距能够提高标准系统的放大率
• 远心设计

这些无限远矫正套筒透镜具有远心设计，适合激光扫描和宽场成像应用。波长范围从400到700 nm或从450到1100 nm的激光扫描套筒透镜可以与我们的SL50-CLS2(450 - 1100 nm)扫描透镜配合形成远心系统。类似地，TL200-2P2和TL200-3P分别可以和我们的SL50-2P2(680 - 1300 nm)或SL50-3P(900 - 1900 nm)扫描透镜一起使用。由于TTL200MP和TTL200MP2的增透膜具有更宽的波长范围，因此能够和这三种扫描透镜的任意一个配合使用。TTL200MP套筒透镜在可见光和NIR波长下提供更高的透射率，而TTL200MP2套筒透镜在近2000 nm的更长波长下提供更高的透射率。单击表G2.2中的图形图标可查看完整的透射率数据。

这些套筒透镜在无穷符号(∞)旁边刻有一个箭头，指示透镜哪侧需要面向物镜(无限空间)。TL600-A、TL400-A、TL300-A、TTL200MP和TTL200MP2套管透镜的标称径迹长度都是420 mm，所以可以在系统中交换使用不同焦距的套筒透镜，无需重新对准成像设备和物镜。

部分透镜也可以定制镀膜，优化指定波长范围内的透射率；详情请联系技术支持。

安装选项
这些透镜一端或两端有SM2(2.035"-40)外螺纹，可以连接我们的Ø2英寸透镜套管和60 mm笼式系统机械件。具体而言，TTL200MP和TTL200MP2套筒透镜兼容下方出售的SM2螺纹透镜套管垫圈，其具有将标准C-mount显微镜相机定位到套筒透镜的像平面(详情请看应用标签)所需的长度。此外，可以将这些套管透镜直接连接到下方出售的SM2A59燕尾转接件，从而集成到Thorlabs的Cerna^® DIY显微镜系统中。

Table G2.2  Specifications
Item #	Effective Focal Length	Industry Objective Matcha	Working Distanceb,c	Design Wavelength Ranged	AR Coating	Threading	Housing Length	Transmission (Click for Graph)
TL600-A	600 mm ± 1%	-	94.2 mm	400 to 700 nm	400 to 700 nm	External SM2 (Top and Bottom)	205.7 mm
TL400-A	400 mm ± 1%	-
TL300-A	300 mm ± 1%	-
TTL200MP	200 mm ± 1%	Thorlabs, Nikon, Leica, Mitutoyo	151.4 mm	400 to 2000 nm	400 to 1300 nm		44.1 mm
TTL200MP2					Broadband Single-Layer MgF2 Coating
TL200-CLS2			180.9 mm	450 to 1100 nm	450 to 1100 nm	External SM2 (Bottom), Internal SM2 (Top)	41.6 mm
TL200-2P2				680 to 1300 nm	680 to 1300 nm
TL200-3P				900 to 1900 nm	900 to 1900 nm

• 这些公司提供用于规定套筒透镜焦距的物镜。
• 从外壳边缘到中间像平面测量。
• 工作距离仅在指定的设计波长范围有效，在不同波长使用时，透镜将需要重新聚焦。调整工作距离时可用规格标签中的轴向色差曲线和性能数据作为参考。
• 这些套筒透镜中的玻璃在低于规定范围的下限时具有高吸收。
