Oeabt 基座光学 CA30-XC 旋转磁性接杆支座
产品说明
• 通用接杆支架具有旋转叉式压块和磁力底座，便于对准；
• 弹簧式手拧螺丝在最终锁定之前固定接杆；

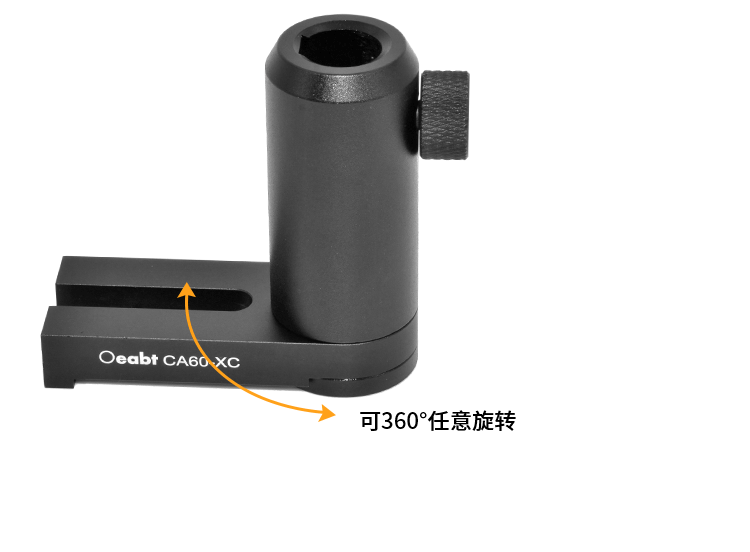

• 底座360°旋转方便安装；
• 接杆可以通过支架底座升降，使光束高度最低；
• 底座的磁铁在固定到光学平台前提供夹持力；
•
这些接杆支架采用旋转底座，可以在面包板上的多个安装孔之间选择安装。底座底部的磁铁有助于在在最后锁定前为粗略的光学对准提供夹持力，使其与光学平台上的安装孔共线。360°旋转底座可以为接杆支架增加旋转和磁性定位功能，这样能够尽量减少用户组装光学系统的时间。
| 旋转磁性接杆支座 | |
| 直径 | Ø25mm |
| 材质 | 7075铝合金+磁铁 |
| 旋转底座 | |
| 规格 | 62.5*25.0*10.9mm |
| 槽距 | 6.7*34.3mm |
| 材质 | 铝合金+磁铁 |

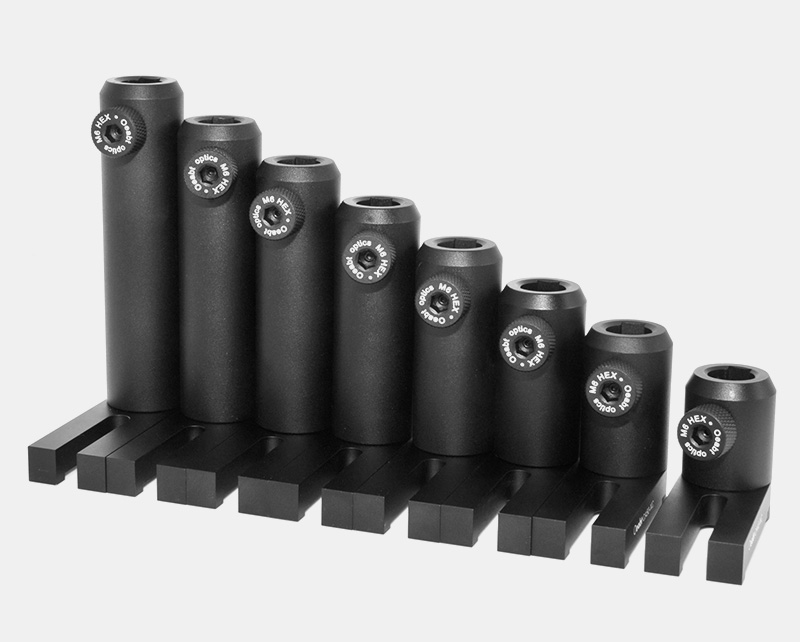

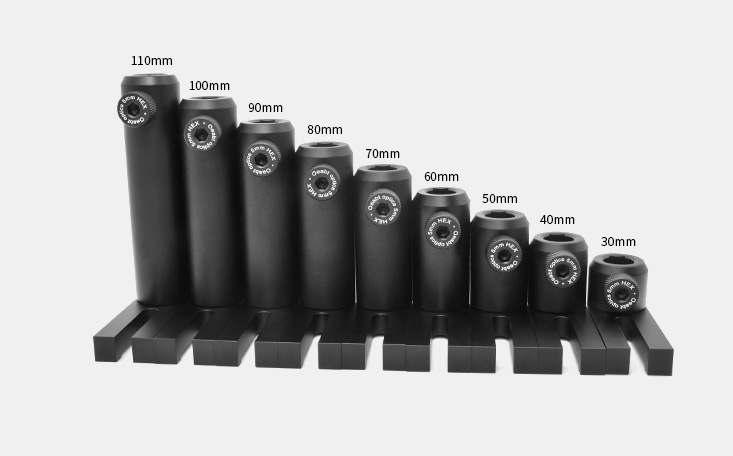

| 型号 | 高度 | 重量 |
| CA30-XC | 30mm | 50.9g |
| CA40-XC | 40mm | 59.4g |
| CA50-XC | 50mm | 70.0g |
| CA60-XC | 60mm | 80.0g |
| CA70-XC | 70mm | 89.1g |
| CA80-XC | 80mm | 99.2g |
| CA90-XC | 90mm | 108.6g |
| CA100-XC | 100mm | 118.1g |
| CA110-XC | 110mm | 127.9g |
示意图
通用参数
CA-XC系列 旋转磁性接杆支座
• 通用接杆支架具有旋转叉式压块和磁力底座，便于对准；
• 弹簧式手拧螺丝在最终锁定之前固定接杆；
• 底座360°旋转方便安装；
• 接杆可以通过支架底座升降，使光束高度最低；
• 底座的磁铁在固定到光学平台前提供夹持力；
• 支架高度40mm~100mm可选，适用不同自由空间内使用；
这些接杆支架采用旋转底座，可以在面包板上的多个安装孔之间选择安装。底座底部的磁铁有助于在在最后锁定前为粗略的光学对准提供夹持力，使其与光学平台上的安装孔共线。360°旋转底座可以为接杆支架增加旋转和磁性定位功能，这样能够尽量减少用户组装光学系统的时间。
