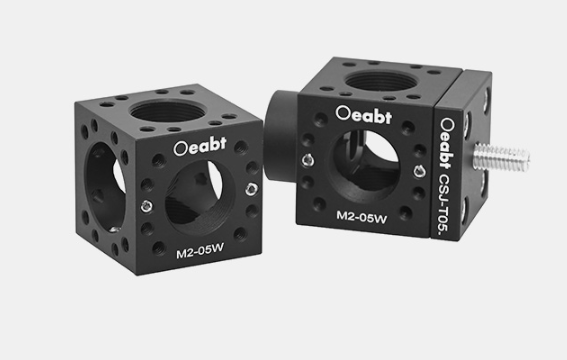

Oeabt 基座光学 M2-05W 16mm笼式立方体
产品说明
• 四个侧面均为SM05（0.535”-40）螺孔；
• 另相对的两个面为Ø16.1mm通孔；
• 4-40螺孔用于安装SPCM系列Ø4mm笼杆 ；
• 3-48螺孔用于安装16mm笼板 ；
M2-05W笼式立方体的每个侧面都带有间距16mm的4-40螺孔，可以直接安装SPCM系列Ø4mm笼杆。LFM05-C棱镜安装座可将高达10mm的棱镜或立方体安装集成到M2-05W 16 mm笼式立方体。CSJ-T05立方体压块可直接安装至16mm立方体上，搭配棱镜安装座使用。通常安装在带通孔的两面。
| 型号 | M2-05W笼式立方体 |
| 规格 | 25.0*25.0*25.0mm |
| 中心孔径 | SM05（0535”-40）内螺纹*4处；Ø6.35mm*2处； |
| 螺孔类型 | 4-40*24处、3-48*24处 |
| 重量 | 17.9g |
| 材质 | 7075铝合金 |
| 型号 | LFM05-C棱镜安装座 |
| 规格 | Ø17.0*15.75mm |
| 中心孔径 | Ø6.35mm |
| 重量 | 7.7g |
| 材质 | 7075铝合金 |
| 型号 | CSJ-T05立方体压块 |
| 规格 | 25.0*25.0*5.6mm |
| 调节螺丝 | 10-32 UNC |
| 重量 | 9.0g |
| 材质 | 7075铝合金 |

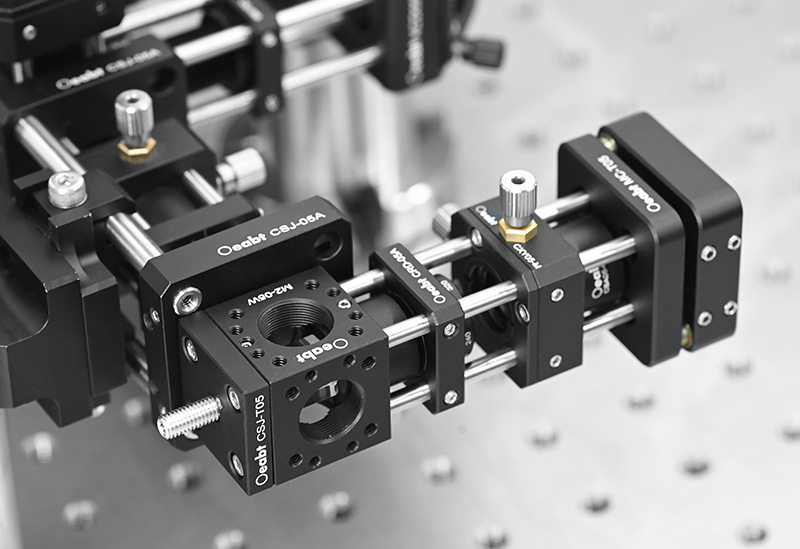

示意图
