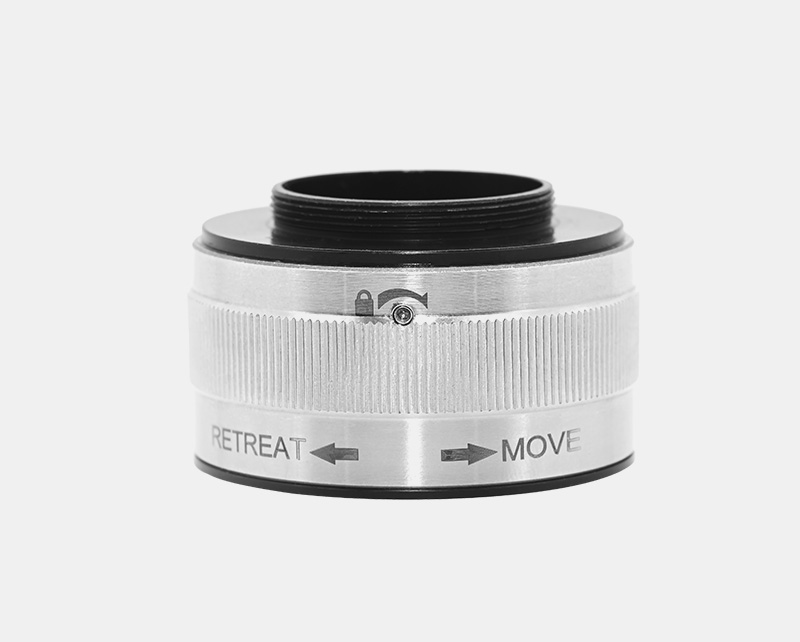

Oeabt 基座光学 SM-Z4 高精度伸缩套筒
产品说明
• 在SM1透镜套筒系统中精确定位光学元件；
• 非旋转式移动，可安装最厚为10.7 mm的Ø1英寸光学元件；
• SM1（1.035”-40）内外螺纹；
• 附带1个CSK3卡环；
SM-Z4伸缩套筒可以提供4.1 mm的线性行程，其非旋转式移动的设计，使得螺旋机制可以将前端镜筒前后移动，同时不会出现任何旋转运动，防止安装在其中的光学元件、物镜或透镜套筒在移动过程中发生旋转。
| 型号 | SM-Z4 |
| 规格 | Ø41.7*25.7mm |
| 最大行程 | 4.1mm线性行程 |
| 安装厚度 | Ø1英寸，厚度≤10.7mm的光元件 |
| 螺纹类型 | SM1（1.035”-40）螺纹 |
| 重量 | 72.9g |
| 材质 | 铝合金+不锈钢 |

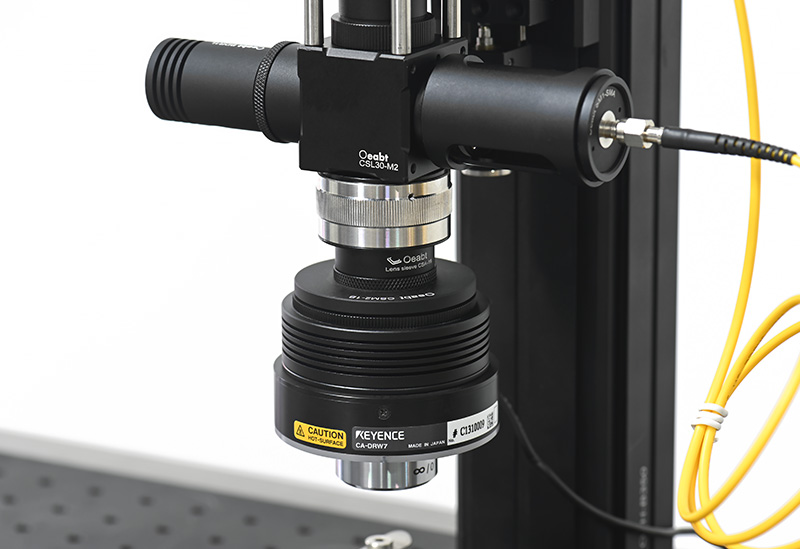

示意图
通用参数

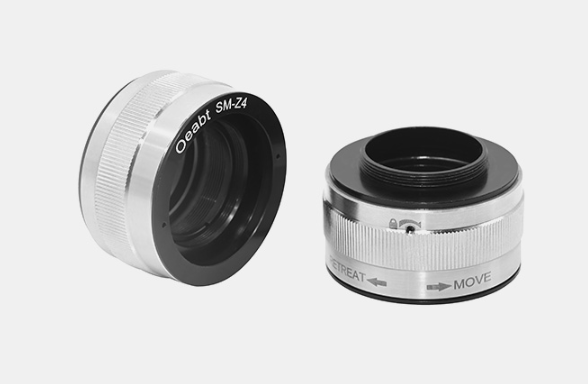

SM-Z4 高精度伸缩套筒
• 在SM1透镜套筒系统中精确定位光学元件；
• 非旋转式移动，可安装最厚为10.7 mm的Ø1英寸光学元件；
• SM1（1.035”-40）内外螺纹；
• 附带1个CSK3卡环；
伸缩套筒内外螺纹皆为SM1（1.035”-40）螺纹，外螺纹用于连接固定，内螺纹用于平移,这种高精度（0.5mm/转）移动伸缩套筒能够在系统中固定光学元件之前精准地控制其距离。
