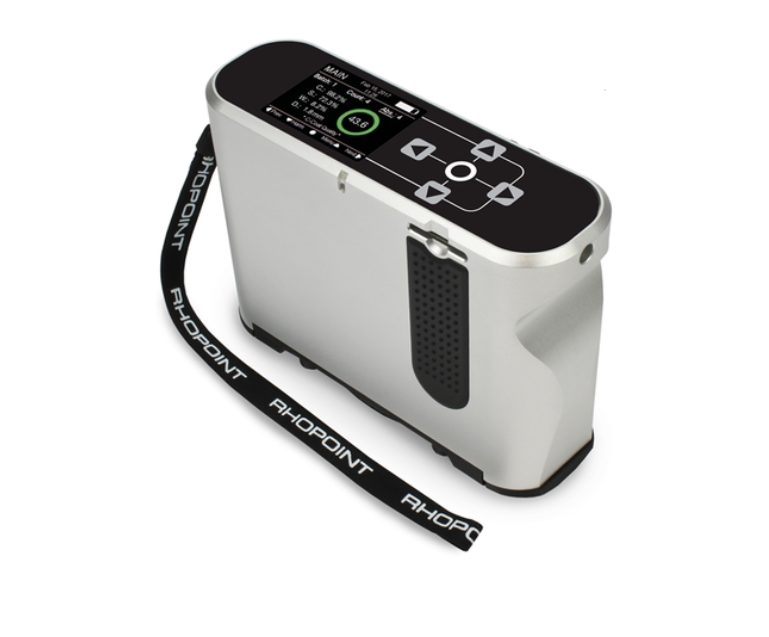

Konicaminolta 柯尼卡美能达 Rhopoint TAMS 全外观测量系统
| Rhopoint TAMS 规格表 |
|---|
| 操作界面 | 5个电容感应按键 |
| 测量操作 | 实体按键
电容感应按键
压力感应式自动测量传感器 |
| 测量时间 | 5秒 图像拍摄
2秒 数据处理 |
| 显示 | 全彩IPS显示屏 |
| 电源 | 可充电式锂聚合物电池 |
| 续航 | 一次充电可最长使用5小时 |
| 内存 | > 100,000个数据
32GB内部储存/32GB SD卡 |
| 数据传输 | SD卡（另有以太网连接形式） |
| 光学系统 | 双重对焦系统 |
| 空间分辨率（表面） | 37μm像素 |
| 测量区域（表面） | 27 x 16mm |
| 产品集成 | RFID标签读取器（选配） |
| 尺寸/重量 | 172 x 136 x 56 mm / 约1000g |
| 附带传感器 | 加速度传感器
方向传感器
4*压力传感器（用于测量） |
WS-BANDS
(C-/E-COAT 模式) | Sa_A | Sa_B | Sa_C | Sa_D | Sa_E | Sa_SW | Sa_LW |
|---|
| 波长范围 [mm] | 0.1 - 0.3 | 0.3 - 1.0 | 1.0 - 3.0 | 3.0 - 10.0 | 10.0 - 13.5 | 0.3 - 1.2 | 1.2 - 12.0 |
| 分辨率（显示屏） | 0.1 |
| 重复性 [SD] | 0.1 |
| 复现性 [SD,最大] | 0.3 |
TAMS-STD
(C-COAT模式) | 对比度 | 锐度 | 波纹度 | 主结构尺寸 | 品质度 | 一致度 |
|---|
| 参数 [单位] | C [%] | S [%] | W [“W” 单位] | D [mm] | Q [%] | H [“H” 单位] |
| 最小值 | 0.0 | 0.0 | 0.0 | 0.5 | 0.0 | 0 |
| 最大值 | 100.0 | 100.0 | 30.0 | 6.8 | 100.0 | 8.9 |
| 分辨率（显示屏） | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 重复性 [SD] | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 |
| 复现性 [SD,最大] | 0.5 | 1.0 | 0.5 | 0.5 | 2.0 | 0.3 |
E-COAT / R-MAT
(O-ROUGH 模式) | 表面区域的
平均粗糙度 | X轴方向的
平均粗糙度 | Y轴方向的
平均粗糙度 | 轮廓的
平均宽度 |
|
|
|---|
| 参数 [单位] | Sa [μm] | RaX [μm] | RaY [μm] | RsM [mm] |
|
|
| 最小值 | 0 | 0.3 |
| 最大值 | 20 | 9 |
| 分辨率 (显示屏) 0.05 | 0.05 |
| 重复性 [SD] | 0.1 |
| 复现性 [SD,最大] | 0.3
|
