Oeabt 基座光学 LED-OF-MAX4K 光纤耦合LED光源
产品说明
• 提供白光4000K，冷白光6200K的LED；
• SMA插口非常适用于多模光纤跳线；
• 热性能经过优化以实现稳定的功率输出；
• 光源与控制器分体式设计，采用模拟电路，带有短路保护功能；
• 支持外部触发信号同步控制和频闪照明亮度无级调整；
• 搭配LEDOTB调光控制器，支持单通道LED光源的光强调整；

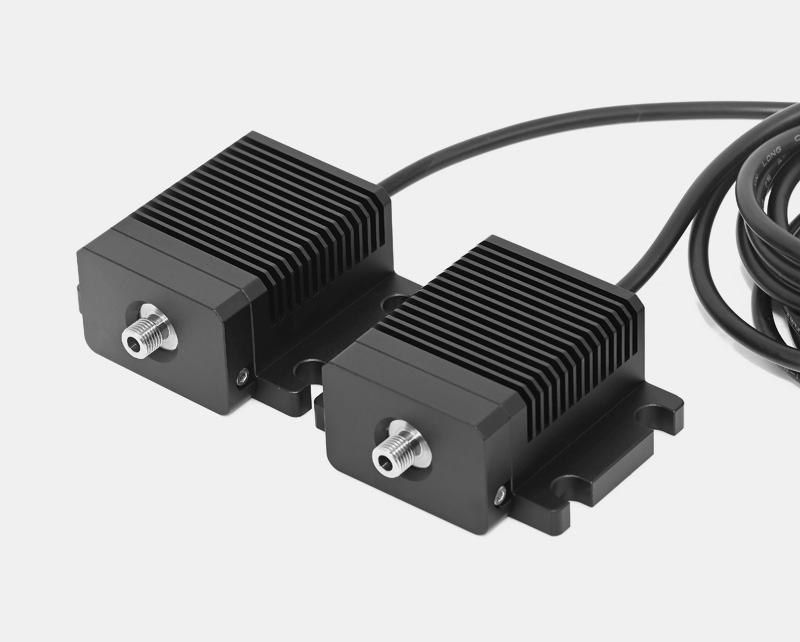

光纤耦合LED通过对接耦合技术将单个LED与光纤耦合起来，包含一个安装在散热器上的LED，并带有SMA光纤接头，使用SMA接头的多模光纤跳线可以将其集成到光学装置中。
| 型号 | 输出波长(nm) | 输出功率（mW） 典型∅1mm光纤 | 最大电流 |
| LED-OF-MAX4K | 4000-4500K | 54mW | 1000mA |
| LED-OF-MAX6K | 6000-6500K | 55mW | 1000mA |
| 外壳尺寸 | 36*47.5*24.2mm（不含底板） |
| 外壳材质 | 环保铝件 |
| 光纤材质 | 塑料 |
| 光纤长度 | 1m |
| 接头类型 | SMA接口 |
| 多模耦合率 | ＞90% |
| 光斑形状 | 散斑 |
| 工作温度 | 0℃~60℃ |
| 重量 | 134.9g |
| LED调光控制器 | |
| 外壳尺寸 | 76.0*74.0*47.0mm |
| 最大闪光频率 | 10kHz |
| 最小频闪脉冲宽度 | 50μs |
| 频闪开关时间 | ＜25μs |
| 工作温度 | 0-40° C |
| 储存温13度 | -40-70°℃ |
| 输入电压 | 12V 稳压直流 |
| 最大LED正向电压 | LEDOTB-700: 12V DC |
| LEDOTB-1000: 12V DC | |
| 最大输出电流 | LEDOTB-700: 700mA |
| LEDOTB-1000:1000mA | |
| 重量 | 175g |

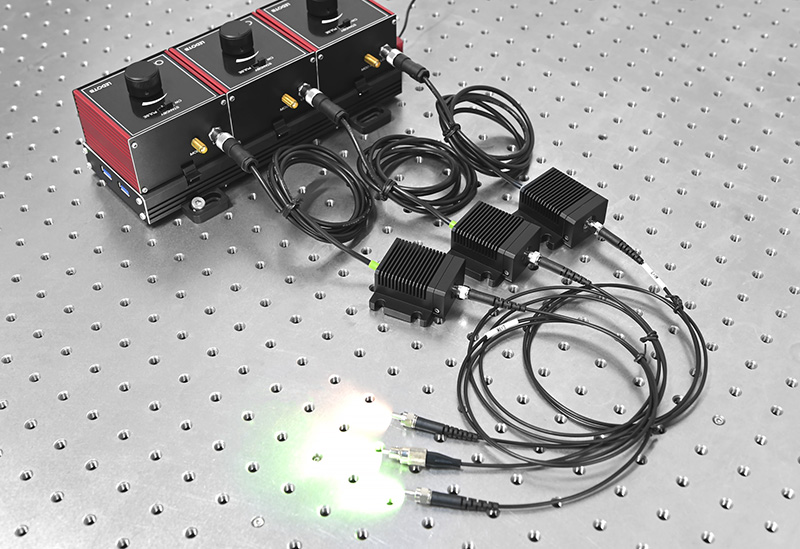

示意图
通用参数
LED-OF系列 光纤耦合LED【单支:LED光源】
• 提供白光4000K，冷白光6200K的LED；
• SMA插口非常适用于多模光纤跳线；
• 热性能经过优化以实现稳定的功率输出；
• 光源与控制器分体式设计，采用模拟电路，带有短路保护功能；
• 支持外部触发信号同步控制和频闪照明亮度无级调整；
• 搭配LEDOTB调光控制器，支持单通道LED光源的光强调整；
光纤耦合LED通过对接耦合技术将单个LED与光纤耦合起来，包含一个安装在散热器上的LED，并带有SMA光纤接头，使用SMA接头的多模光纤跳线可以将其集成到光学装置中。
