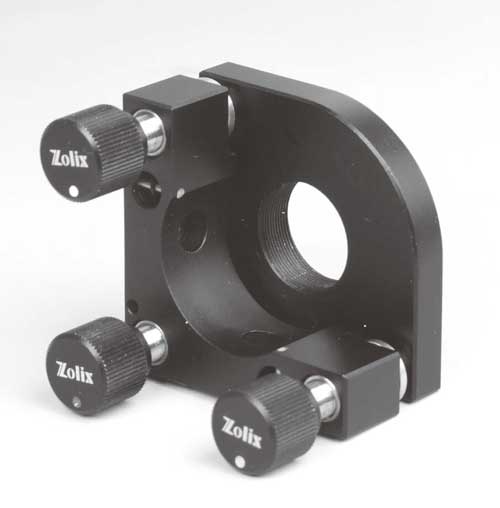

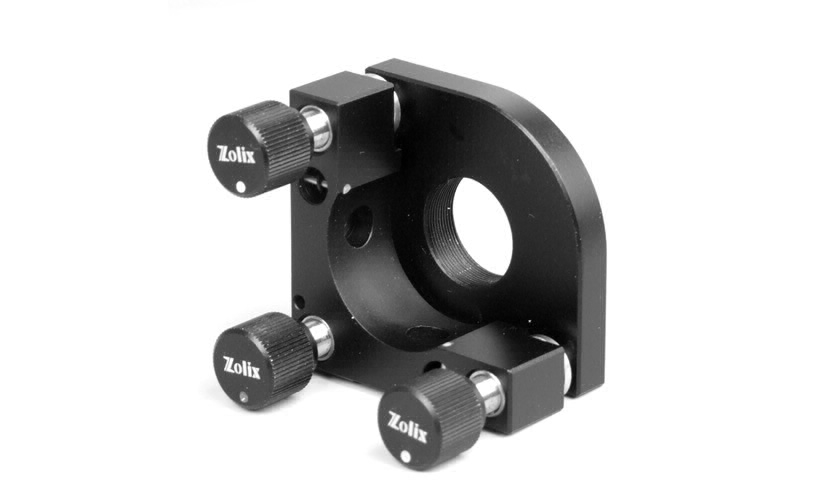

zolix卓立汉光 OMHS-Cmount 镜头调整架
OMHS系列专用镜头调整架
基于OMHS 的结构设计，专门装夹激光扩束镜、显微物镜、C-mount 镜头的光学调整架。
OMHS系列专用镜头调整架特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 高稳定性：
①螺纹副承顶面采用特殊材料和制造工艺，保证调整时灵敏、稳定
②双拉簧设计使拉力分布更加均匀
• 高灵敏度：采用0.25mm螺距的超细牙螺纹副进行调节，具有更高的灵敏度
• 通用性强：通用安装孔，M4（从上方）、M6（从下方）螺钉均可安装，方便快捷
OMHS系列专用镜头调整架选型表：
| 型号 | OMHS-LBE22 | OMHS-WJ | OMHS-Cmount | |
| 调整维度 | 三维 | 三维 | 三维 | |
| 接口尺寸A | M22×0.75 | 4/5″-1/36 | 1″-1/32 | |
| 调整角度 | 俯仰(°) | ±3 | ||
| 偏摆(°) | ±3 | |||
| 平移距离(mm) | MAX6 | |||
| 螺纹副旋转一周调整角度(°) | 俯仰(°) | ≈0.39 | ||
| 偏摆(°) | ≈0.39 | |||
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | |||
| 中心高度(mm) | 25 | |||
| 固定板厚度(mm) | 18 | |||
| 拉簧数量 | 2 | |||
| 安装孔 | M6，沉孔φ8 | |||
| 自重(g) | 135 | 140 | 135 | |
