zolix卓立汉光 DSM20S-6060E 手动直线滑台

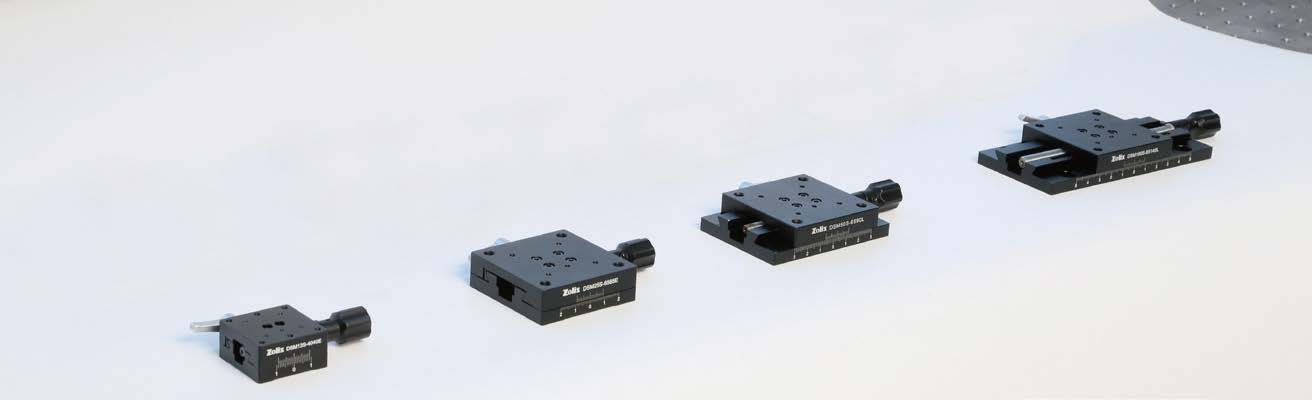

DSM 系列是卓立汉光推出的燕尾副导轨手动直线滑台。该系列产品主体材料采用硬质铝合金，表面氧化黑处理，研磨丝杠驱动，燕尾副导轨导向，负载能力强。由于研磨丝杠螺距小，灵敏度较高，调整速度较慢。另外，由于丝杠直径较细，不适合做大行程产品。产品在侧面带有刻度并具有锁紧功能，锁紧效果好，稳定性高。
DSM系列燕尾式手动直线滑台产品特点：
产品特点：
• 燕尾副导轨，负载能力强
• 丝杠传动灵敏度更高
• 带有刻度尺，读取数据快速便捷
• 具有锁紧功能，锁紧效果好，稳定性高

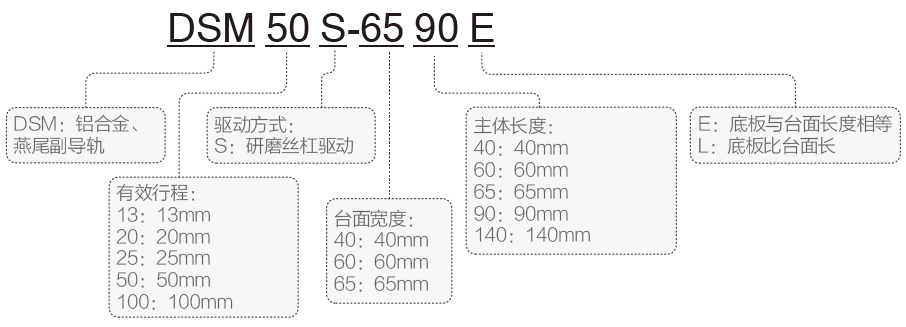

命名规则：
选型表
| 型号 | DSM13S-4040E | DSM20S-6060E | DSM25S-6565E | DSM50S-6590L | DSM100S-65140E |
| 行程(mm) | 13 | 20 | 25 | 50 | 100 |
| 台面尺寸(mm) | 40×40 | 60×60 | 65×65 | 65×65 | 65×65 |
| 主体长度(mm) | 40 | 60 | 65 | 90 | 140 |
| 厚度(mm) | 20 | ||||
| 导轨 | 燕尾副导轨 | ||||
| 驱动方式 | 研磨丝杠，φ6×0.5 | 研磨丝杠，φ6×1 | 研磨丝杠，φ8×1 | ||
| 驱动位置 | 中心驱动 | ||||
| 主体材料及表面处理 | 铝合金，黑色阳极氧化处理 | ||||
| 自重(Kg) | 0.12 | 0.22 | 0.25 | 0.3 | 0.4 |
| *小读数(mm) | 0.1 | ||||
| 水平负载(Kg) | 5 | 8 | 10 | 10 | 10 |
| 竖直负载(Kg) | 2 | 3.5 | 5 | 5 | 5 |
