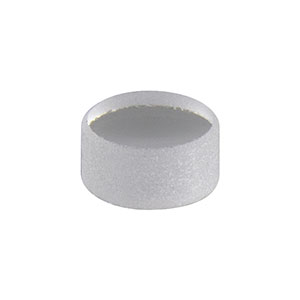

Thorlabs索雷博 LA1026 平凸透镜
特性
- 材料：N-BK7
- 波长范围: 350 nm-2.0 μm(未镀膜)
- 可选未镀膜(下方出售)或者镀五种宽带增透膜之一
- 焦距从4-2500 mm可选
这些未镀膜的平凸透镜由符合RoHS标准的N-BK7玻璃制成。如果不一定需要紫外熔融石英的额外优势(即在紫外区域有很好的透过率和较低的热膨胀系数)，一般都会选择N-BK7。这些透镜具有正焦距并接近最佳外形，适合无限远和有限远共轭应用。
平凸透镜可聚焦准直光束，也可准直点光源发出的光。为了最大程度减少引入的球差，在聚焦准直光束时应使其入射到透镜曲面上，而在准直点光源发出的光时应使其入射到透镜平面上。

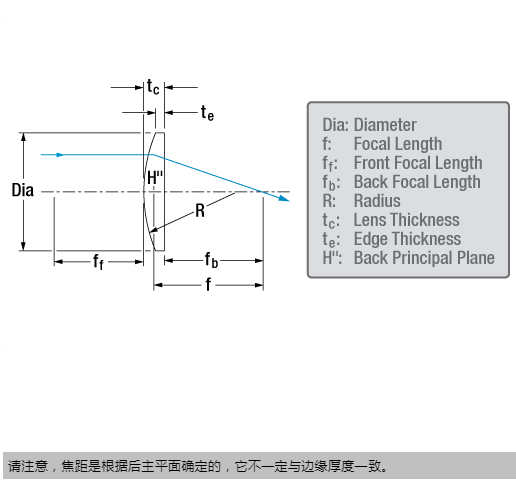

透镜的焦距可用厚透镜简化公式计算：
f = R/(n-1),
其中n是折射率，R是透镜表面的曲率半径。这些透镜由阿贝数为64.17的N-BK7制成；此值表征的是色散的大小。
这些N-BK7平凸透镜还可选镀五种增透膜中的一种(-A、-AB、-B、-C或-D)，增透膜可以降低光在透镜每个表面的反射量(每种增透膜选项请查看表1.2中的链接)。入射光在未镀膜基底的每个表面约有4％会反射，因此AR膜层的应用可改善透射率，这在弱光应用中尤为重要，并且可防止与多层反射相关的不良影响(如重影)。对于利用多个光学元件的应用，十分需要在两个表面上都镀有增透膜。更多膜层信息请查看曲线标签。
Thorlabs提供固定式透镜安装座，用于安装此处所售的透镜。如需安装某些尺寸的高曲率透镜，我们提供具有SM05(0.535"-40)、SM1(1.035"-40)或SM2(2.035"-40)螺纹的特厚卡环，安装透镜时能为卡环扳手提供更大的间隙(更多信息请查看安装选项标签)。

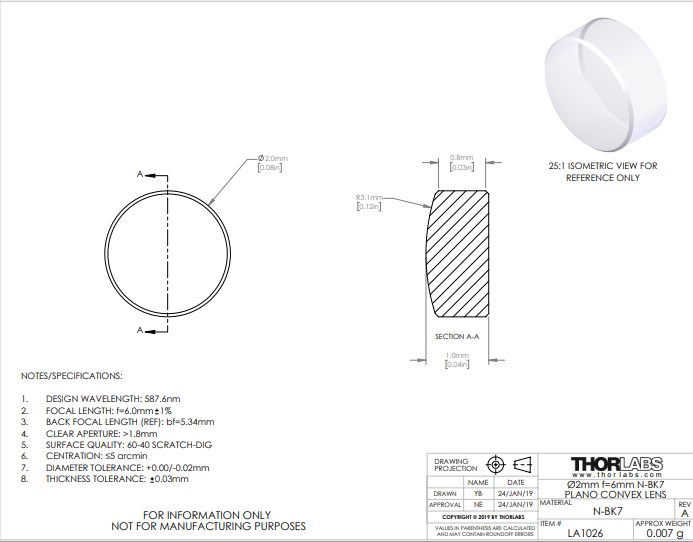

| 主要规格 | ||
|---|---|---|
| 直径 | 2毫米和3毫米 | 6 毫米、9 毫米、1/2 英寸、18 毫米、25 毫米、1 英寸、30 毫米、1.5 英寸、2 英寸和 75 毫米 |
| 镜片形状 | 平凸 | |
| 基材材质 | （A级）a | |
| 波长范围 | 350 nm - 2.0 μm（无涂层） | |
| 设计波长 | 587.6纳米 | |
| 折射率 | 1.515 ℃ | |
| 表面平整度（平面侧） | 升/2摄氏度 | |
| 球面光焦度d （凸面） | 3升/2摄氏度 | |
| 表面不规则度 （峰到谷） | 升/4 ℃ | |
| 表面质量 | 60-40 划痕-挖坑 | 40-20 划痕-挖掘 |
| 厚度公差 | ±0.03毫米 | ±0.1毫米 |
| 直径公差 | +0.00 / -0.02 毫米 | +0.0 / -0.1 毫米 |
| 中心化 | ≤5弧分 | < 3 弧分 |
| 阿贝数 | vd = 64.17 | |
| 通光孔径 | > 直径e的 90% | |
| 焦距公差 | ±1% | |
