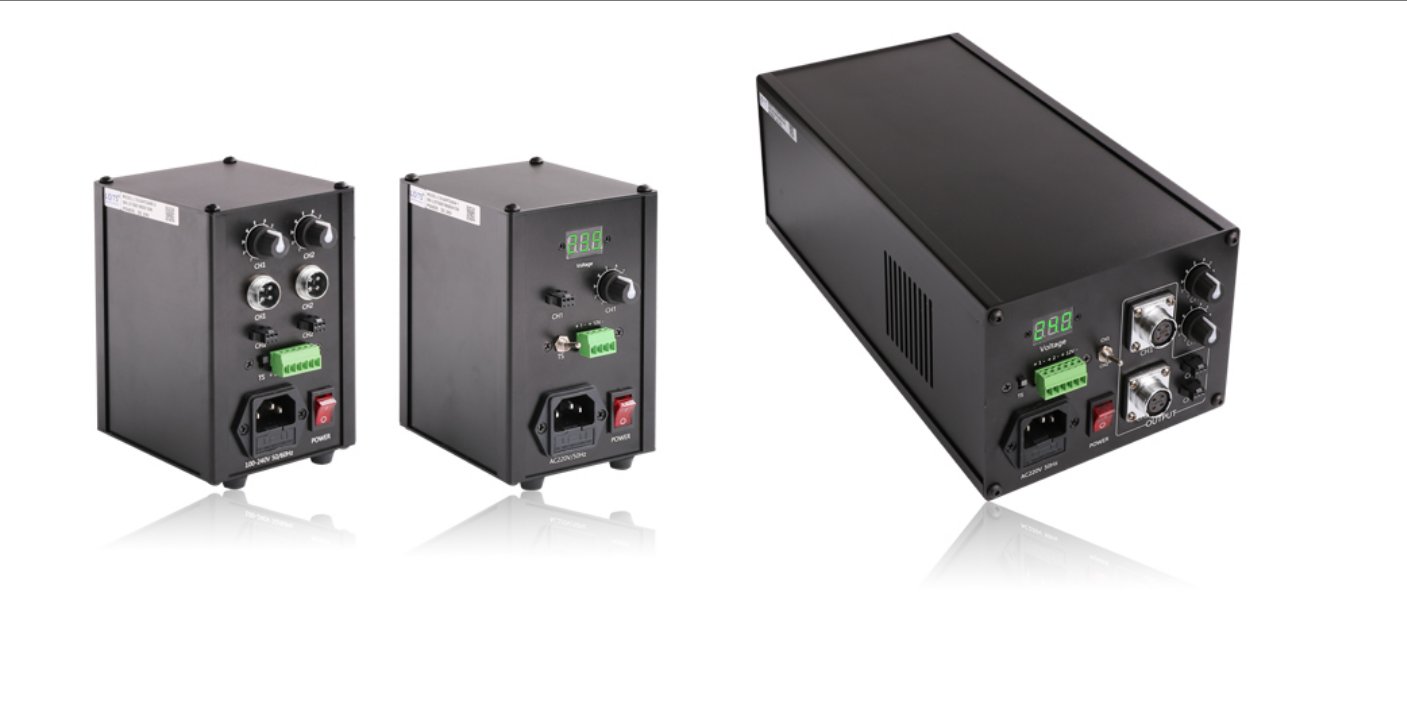

LOTS乐视   LTS-2APC2424 -1/2/4   光源控制器
  • LOTS乐视   LTS-2APC2424 -1/2/4   光源控制器

LOTS乐视 LTS-2APC2424 -1/2/4 光源控制器

LOTS乐视   LTS-2APC2424 -1/2/4   光源控制器


控制器特点:

1、体积小型化,便于安装

2、亮度无级调节

3、具有短路保护功能

4、具有外触发功能

5、具有电压显示功能

6、外观标识简明,易于操作

7、配一组12V 500mA输出,可供其他设备使用


控制器参数

型号LTS-2APC2424
-1/2/4
LTS-2APC2460
-1/2/4/6
LTS-2APC24120
-1/2
LTS-2APC24120
-8
LTS-2APC24200
-1
LTS-2APC24400
-1/2
备注
外部触发电压0-1.5V0-1.5V5-24V0-1.5V5-24V5-24V
输出通道数1、2、4路1、2、4、6路1、2路8路1路1、2路
输入电压AC 100-240V AC 200-240V
电源输入频率范围50/60Hz
输出电压调节范围12-24V
亮度调节方法手动调节旋钮
亮度调节等级无级调节
亮度调节方式恒压型
附加输出电压12V输出(可给相机供电)500mA此端口严禁反接
常亮/常灭模式切换支持500mA通过外部拔动开关TS进行切换

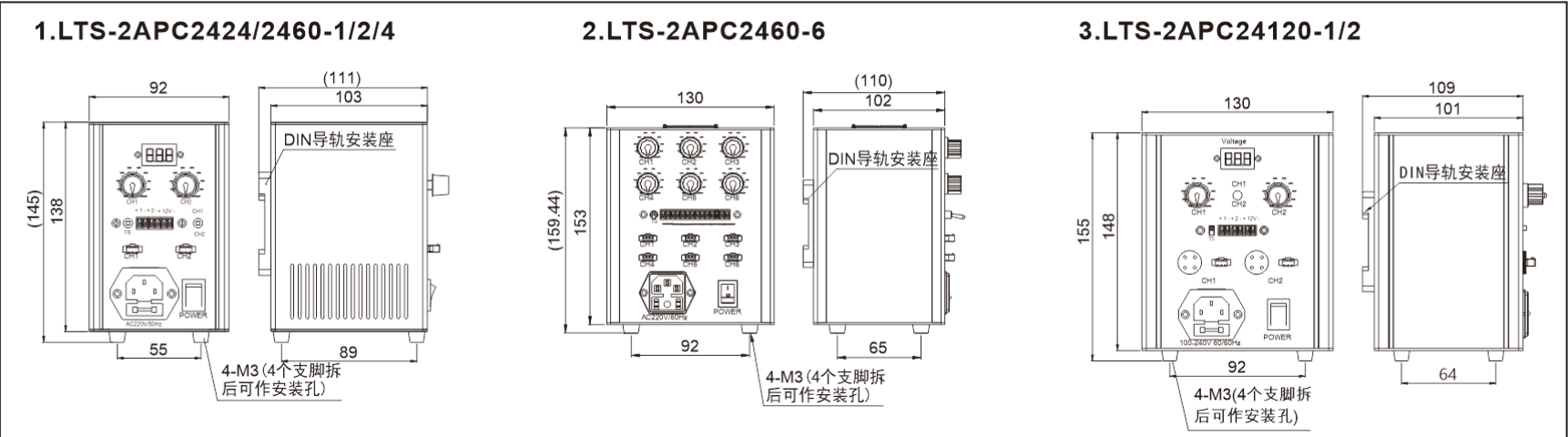

操作面板说明

连接步骤:

步骤1:将光源与控制器连接好(参考右图)。

步骤2:如果需要进行外部触发控制,请将外部触发信号源与控制器触发端口连接好。

步骤3:接入电源(AC 100-240V 50/60Hz),把红色开关按钮“-”按下,“O”凸起,指示灯亮,表示已上电。


触发端口及设置

该系列控制器有高平触发的也有低电平触发的,此款控制器为低电平触发。触发端口共有2组,每组分别有+、-标识,在+、-端口输入低电平0-1.5V或+、-短接,可实现触发功能。

触发说明:输出初始状态为打开模式,在触发端口输入低电平后光源灭,输出初始状态为关闭模式,在触发端口输入低电平后光源亮。


常用外部触发信号接线方法

说明:T1为触发延时,T1≤80us,T3≤80us。


控制器型号

类型

型号

输出电压范围

总输出功率

单路输出*大功率

通道数

外部触发电压

备注

小功率模拟控制器

LTS-2APC2424-1

12-24V

24W

24W

1

0-1.5V

具备电压显示,外部触发,相机供电功能

LTS-2APC2424-2

12-24V

24W

24W

2

LTS-2APC2424-4

12-24V

24W

24W

4

具备外部触发,相机供电功能

;功率模拟控制器

LTS-2APC2460-1

12-24V

60W

60W

1

具备电压显示,外部触发,相机供电功能

LTS-2APC2460-2

12-24V

60W

30W

2

LTS-2APC2460-4

12-24V

60W

24W

4

具备外部触发,相机供电功能

LTS-2APC2460-6

12-24V

60W

24W

6

LTS-2APC24120-1

12-24V

120W

120W

1

5-24V

具备电压显示,外部触发,相机供电功能

LTS-2APC24120-2

12-24V

120W

60W

2

LTS-2APC24120-8

12-24V

120W

24W

8

0-1.5V

具备外部触发,相机供电功能

大功率模拟控制器

LTS-2APC24200-1

12-24V

200W

200W

1

0-1.5V

具备电压显示,外部触发,相机供电功能

LTS-2APC24400-1

12-24V

400W

400W

1

LTS-2APC24400-2

12-24V

400W

200W

2
