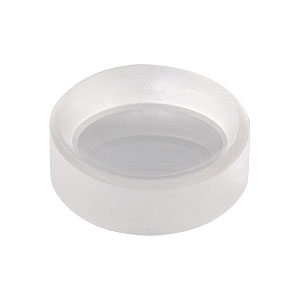

Thorlabs索雷博 LC5919 氟化钙平凹球面透镜
特性
- 未镀膜的真空级氟化钙基底
- Ø1/2英寸和Ø1英寸的版本可供选择
- 焦距范围-18.0到-500.0 mm
Thorlabs的Ø1/2英寸和Ø1英寸氟化钙(CaF2)平凹透镜，在0.18-8.0 μm的波长范围内都有很高的透过率。氟化钙常用于在红外和紫外光谱范围都需要高透过率的应用。它极高的激光损伤阈值使其在准分子激光环境很有用。这种材料具有较低的折射率，从180 nm至8.0 μm的使用范围内，折射率在1.35到1.51之间。氟化钙也有很好的化学惰性，和它类似的氟化钡、氟化镁、氟化锂相比，它也具有很高的硬度。
和所有的平凹透镜一样，这些透镜的焦距是负数，可以用于发散平行光束。在这种情况下，透镜的曲面应该正对光源，从而最小化球差。此外，这种透镜也可以用来补偿光学系统中其它透镜引入的球差。
| Common Specifications | |
|---|---|
| Substrate Material | Vacuum-Grade Calcium Fluoridea |
| Wavelength Range (Uncoated)b | 0.18 - 8.0 μm |
| Diameters Available | 1/2" or 1" |
| Diameter Tolerance | +0.00/-0.10 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Surface Quality | 40-20 (Scratch-Dig) |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Power (Concave Side)c | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/2 |
| Centration | ≤3 arcmin |
| Clear Aperture | >90% of Diameter |
| Design Wavelength | 588 nm |
- 点击链接查看详细的基底规格。
- 2-5 µm范围镀膜透镜也有供应。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge点击这里下载原始数据
光学元件的总体透过率（氟化钙基底，未镀膜)
下表给出了这些未镀膜的光学元件在0.18-8.0 µm范围内一些指定波长处的理论近似透射率。点击这里可以查看包含这个波长范围内所有实测透射率的表格文件。
