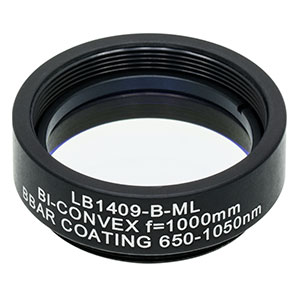

Thorlabs索雷博 LB1409-B-ML 双凸透镜
特性
- 材料：N-BK7
- 增透膜范围650 - 1050 nm
- 可选尺寸：Ø1/2英寸和Ø1英寸
- 焦距范围15.0 mm至1.0 m
- 非常适合许多有限远成像应用
- 安装在兼容SM螺纹的透镜外壳内
Thorlabs已安装的B膜N-BK7双凸透镜由N-BK7制成，两个面上镀增透膜，增透膜范围为650 - 1050 nm。N-BK7可能是高质量光学组件最常用的光学玻璃。通常在没有必要利用紫外熔石英的额外优点(即，在深紫外波段良好透光，且具有较低的热膨胀系数) 时选用它。这些Ø1/2英寸和Ø1英寸透镜分别安装在兼容SM05螺纹(0.535"-40)和SM1(1.035"-40)螺纹的外壳内。
双凸透镜很适合用于许多有限远成像应用。这种透镜最适合用于这种情况：即，物和像位于透镜两个相反侧，且物距和像距之比(共轭比)介于0.2与5之间。
虽然本页介绍了我们的B膜(650 - 1050 nm)双凸透镜，但是这些透镜也可以提供未镀膜或者两面镀增透膜的版本，其中增透膜可选-A膜(350 - 700 nm)或 -C膜(1050 - 1700 nm) ，它们用来减少反射光。表1.2中可以找到这些页面各自的链接。镀膜详情请看曲线标签。
我们也提供透镜套件。点击这里查看相关信息。
| Table 1.2 Bi-Convex Lens Selection Guide | |
|---|---|
| N-BK7 | Uncoated -B (650 - 1050 nm) |
| Mounted N-BK7 | Uncoated -B (650 - 1050 nm) |
| UV Fused Silica | Uncoated -C (1050 - 1700 nm) |
| CaF2 | Uncoated -E1 (2 - 5 µm) |
| ZnSe | -E3 (7 - 12 µm) |
镀膜也可以定制。
| Table 1.1 N-BK7 Bi-Convex Spherical Singlets | |
|---|---|
| Lens Shape | Convex/Convex |
| Material | N-BK7 (Grade A) |
| AR Coating Wavelength Rangea | 650 - 1050 nm |
| AR Coating Reflectance | Ravg < 0.5% |
| Design Wavelength | 587.6 nm |
| Index of Refraction | 1.517 (@ 587.6 nm) |
| Surface Quality | 40-20 Scratch-Dig |
| Spherical Surface Powerb | 3λ/2 |
| Surface Irregularityb | λ/4 |
| Damage Thresholdc | 7.5 J/cm2 (810 nm, 10 ns, 10 Hz, Ø0.144 mm) |
| Abbe Number | Vd = 64.17 |
| Centration | ≤3 arcmin |
| Clear Aperture | Ø1/2" lenses: >Ø11.04 mm Ø1" lenses: >Ø22.86 mm |
| Diameter Tolerance | +0.00 mm / -0.10 mm |
| Focal Length Tolerance | ±1% |
- 我们也提供未镀膜及镀增透膜-A膜(350 - 700 nm)、-AB膜(400 - 1100 nm)或-C膜(1050 - 1700 nm)版本。
- λ = 633 nm
- 受到增透膜限制
图2.1是N-BK7（符合RoHS标准形式的BK7）的透过率曲线。图中给出了10毫米厚的未镀膜样品的总体透过率曲线，包含了表面反射。通过增透膜可以减少表面反射，从而可以获得材料的内部透射率。每种N- BK7双凸透镜都可定购未镀膜或镀下列宽带增透膜之一的版本：350 - 700 nm（指定为-A膜），650-1050 nm（指定为-B膜，下有售）或1050 - 1700 nm（指定为-C膜）。
这些高性能的多层增透膜，在指定波长范围内的平均反射率小于0.5%（每个表面）。这些增透膜是专为0到30度的入射角（数值孔径0.5）而设计的。对于那些用于更大入射角度的光学元件，可以考虑定制专为45度入射角优化的薄膜；这些膜推荐用于25度到52度的入射角。下图所示为这个系列的标准增透膜的性能与波长的函数关系。宽带膜的典型吸收为0.25％，这一点在反射率曲线中并没有体现。
Click to Enlarge
Click Here for Raw Data
图2.1 符合RoHS标准的BK7的透过率曲线。10毫米厚的未镀膜样品的总体透过率曲线，包含了表面反射
Click to Enlarge
Click Here for Raw Data
图2.2 蓝色阴影区域表示可实现最佳性能的650 - 1050 nm指定波长范围。
