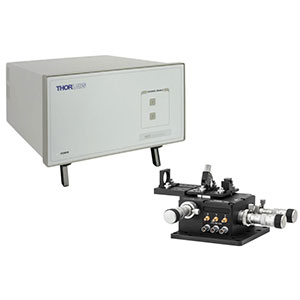

Thorlabs索雷博 MAX373DK1 单模裸纤耦合器

 放大

• 裸纤、光纤微透镜或套管光纤的理想选择
• 可变六角形安装架
• 适合Ø125 µm至Ø2.66 mm的光纤
• 压力可变的压臂
• 平移调节范围4 mm
• 300 µm细调，分辨率50 nm
• 适合任意RMS螺纹物镜(不包含)

MAX373D光纤耦合系统具有高分辨率差分调节器，是将自由空间激光优化发射入单模光纤的理想选择，即使是在可见波长光纤模场直径仅为3 µm时。可快速释放的光纤安装架有六个安装面，每个面可安放一根不同尺寸的光纤。光缆应力消除的加入可防止系统的意外损坏，该特性可节省大量时间。本预设置系统是一个理想的初级系统，可通过挠性位移台配件快速用于多种应用。

图G3.1 NanoTrak自动对准控制器

采用内部闭环压电驱动器进行自动对准
MAX373D利用3个应变位移传感器产生电压信号，该电压与压电元件的位移成线性关系。利用该电压信号，可弥补压电元件固有的迟滞、蠕变或热漂移效应。此外，位移传感器与我们的NanoTrak^®自动对准系统一起使用，可精确优化光学系统的耦合效率。一旦对准，在随后的操作过程中，位移传感器可用来稳定系统的位置。关于操作理论的更多详情可参考我们的NanoTrak网页。这些压电位移台包含3根PAA100驱动电缆和3根PAA622反馈变换器电缆。

光纤对准套件
我们供应位移台和NanoTrak控制器，及其所有缆线。MAX373DK1和MAX373DK1/M都是完全自动对准套件，并带有用于红外波长的铟镓砷(InGaAs)探测器。硅探测器(NTA009)是单独用于可见光波长。

对于不需要自动对准的应用，位移台的压电驱动器可由我们的BPC30x台式压电控制器控制。

请注意，压电机制需要接触千分尺驱动器来移动顶板。如果一定要在移除千分尺驱动器的情况下操作，压电促动器工作前必须使用一个止动塞。请联系技术支持定做止动塞。
