Oeabt 基座光学 CPZ-S 笼式对准板
产品说明
• 激光对准板可用于可见光系统光路对准；
• 可快速嵌入同轴系统，用于30mm/60mm笼式系统；
• 这些对准靶有激光雕刻的同心环、XY轴刻度；
• 我们提供Ø2mm、Ø1mm可对准不同直径激光光路；
• 另外我们也提供不开通孔的对准靶可用于光路对准，挡光的功能；
这些激光准直靶用于可见光系统，能简化光路的准直过程。这些准直靶由经过氧化处理的铝材制作而成，这些对准靶有激光雕刻的同心环、XY轴刻度或单轴刻度，以达到最理想的目视对准效果。我们提供与笼式系统、透镜安装座、透镜套管兼容使用的组件产品。
| 兼容30mm笼式系统【黑色款】 | |||

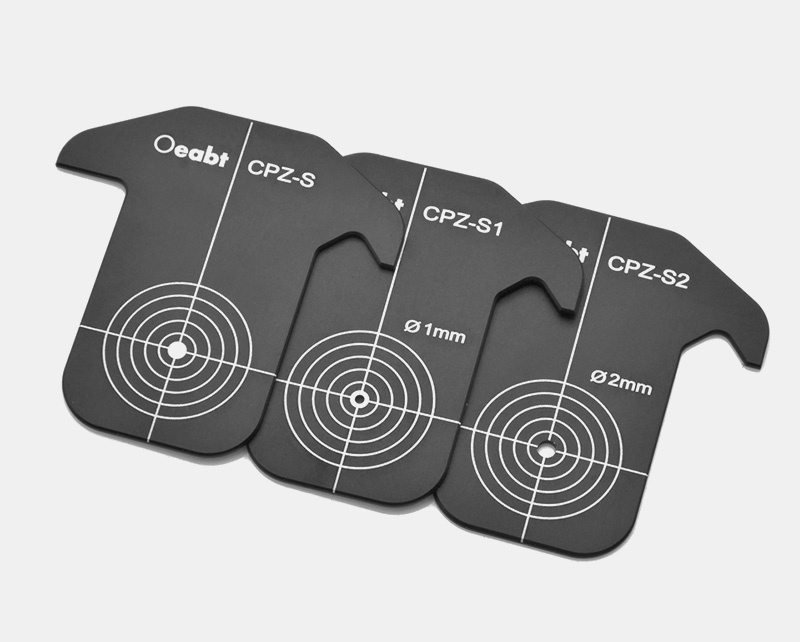

| 型号 | CPZ-S | CPZ-S1 | CPZ-S2 |
| 规格 | 40.6*40.4*1mm | ||
| 孔径 | 无 | Ø1mm | Ø2mm |
| 重量 | 2.5g | ||
| 材质 | 7075铝合金 | ||
| 兼容30mm笼式系统【亚灰款】 | |||
| 型号 | CPZ-S | CPZ-S1 | CPZ-S3 |
| 规格 | 40.6*40.4*1mm | ||
| 孔径 | 无 | Ø1mm | Ø2.5mm |
| 重量 | 7.6g | ||
| 材质 | 7075铝合金 | ||
| 兼容60mm笼式系统【黑色款】 | |||
| 型号 | CPZ2-S | CPZ2-S1 | CPZ2-S2 |
| 规格 | 40.6*40.4*1mm | ||
| 孔径 | 无 | Ø1mm | Ø2mm |
| 重量 | 10.0g | ||
| 材质 | 7075铝合金 | ||

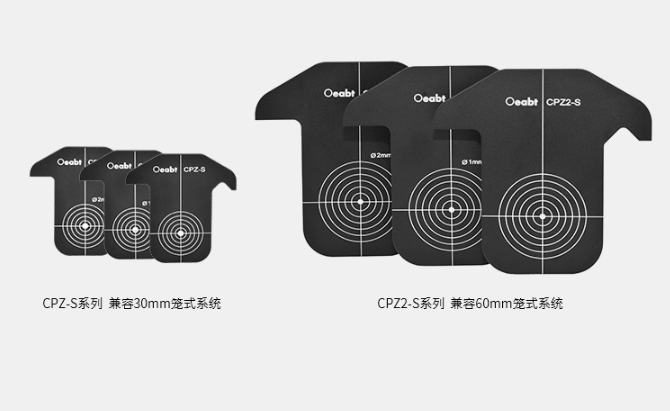

示意图
通用参数
CPZ-S系列 30mm笼式对准板【黑色款】
• 激光准直靶可用于可见光系统光路对准，可快速嵌入同轴系统；
• 这些对准靶有激光雕刻的同心环、XY轴刻度或单轴刻度；
• 我们提供1mm/2.5mm通孔可对准不同直径激光光路；
• 另外我们也提供不开通孔的对准靶可用于光路对准，挡光的功能；
• 用于30mm笼式系统；
【30mm笼式系统】这些嵌入式对准工具对于笼式光学系统中可见光的对准是非常方便的。它们由经过氧化处理的铝材制作而成，该板中心的小通孔正好位于笼式装置的正中心。通孔外部刻有一系列同心环，更便于准直。
