Oeabt 基座光学 Z-TSX-R1 360°旋转升降台

Oeabt    基座光学   Z-TSX-R1     360°旋转升降台

产品说明

• 高稳定性、可锁定的垂直和旋转运动升降台；

• 顶部平台安装表面Ø67.0mm，可旋转360°粗调并锁定位置；

• 垂直调节范围26mm，从50.8mm到76.8mm；

• 静态与动态负载能力5kg（110.2lbs）；

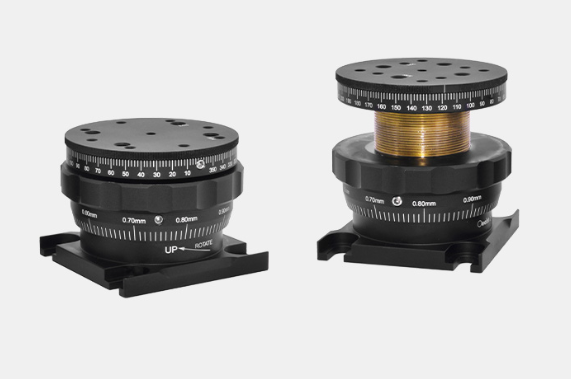

高度可调旋转台是一种紧凑型安装平台，其运动量程可锁，并可以坚固稳定、不摆动的将光学元件安装在任何高度。扇形调整环可提供26mm的非旋转垂直行程，并且平台可旋转360°粗调并锁定位置。

示意图

通用参数

Z-TSX-R1 360°旋转升降台

• 安装表面Ø67.0mm，圆形阵列螺孔：M4（9处）和M6（4处）；

• 顶部平台可旋转360°粗调并锁定位置；

• 垂直调节范围26mm，从50.8mm到76.8mm；

• 静态与动态负载能力5kg（110.2lbs）；

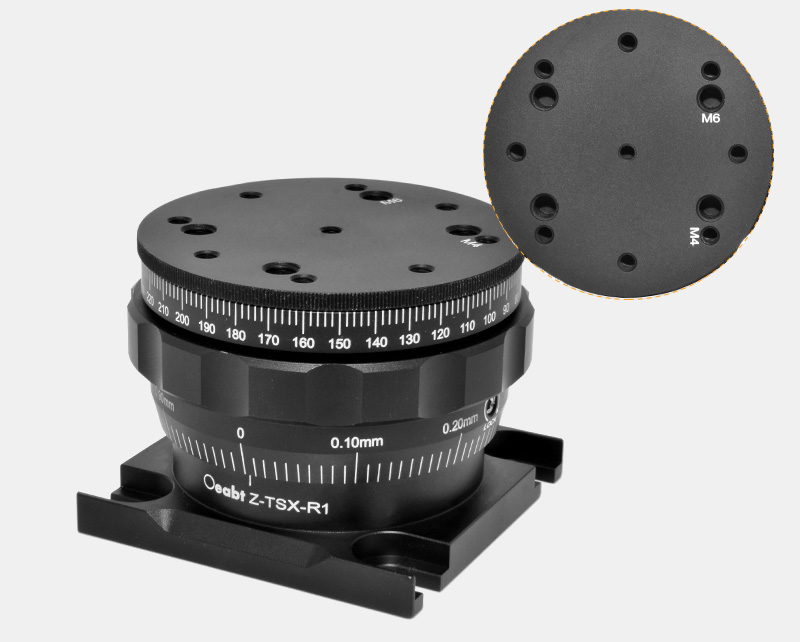

Z-TSX-R1顶部平台上提供了M4、M6圆形阵列的螺纹安装孔，用于连接其他部件。
