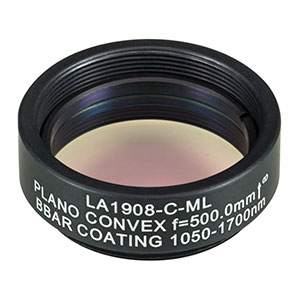

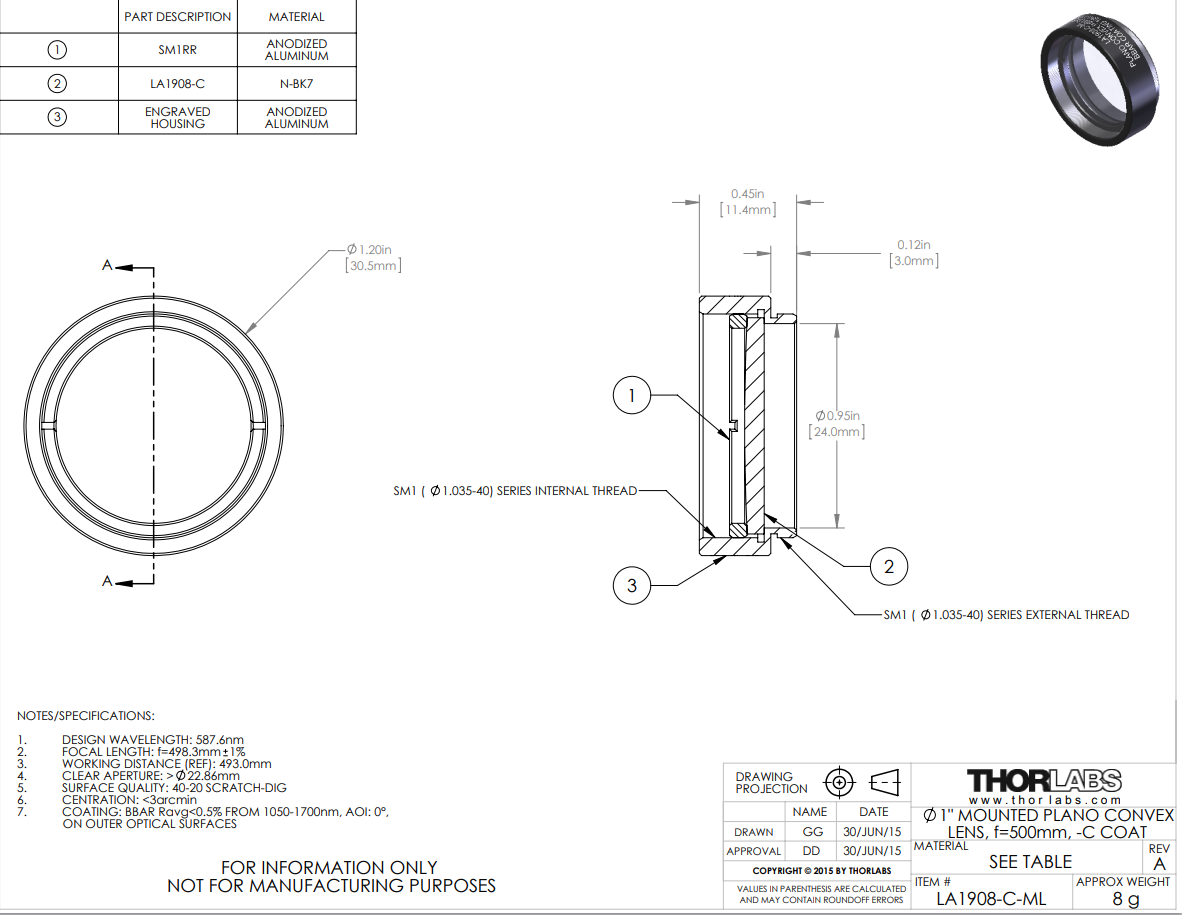

Thorlabs索雷博 LA1908-C-ML 平凸透镜
特性
- 材料：N-BK7
- 增透膜：1050 - 1620 nm或1050 - 1700 nm波长范围
- 可选直径Ø1/2英寸、Ø1英寸、Ø1.5英寸或Ø2英寸
- 焦距范围15 mm至2500 mm
- 安装在兼容SM螺纹的透镜单元上，带卡环
这些平凸透镜由N-BK7材料制造，它是符合RoHS标准的BK7玻璃，并且镀有增透膜，在1050 - 1620 nm或1050 - 1700 nm波长范围上提供每个表面< 0.5%的平均反射率。N-BK7是制造高性能光学元件最广泛使用的光学玻璃之一。当紫外熔融石英的额外好处（即良好的紫外透过率和较低的热膨胀系数）不那么必要时，通常会选择该材料。这些Ø1/2英寸、Ø1英寸、Ø1.5英寸和Ø2英寸的透镜分别安装在兼容SM05-(0.535"-40)、SM1-(1.035"-40)、SM1.5(1.535"-40)和SM2-(2.035"-40)螺纹的安装座上，从而兼容我们的SM螺纹透镜套管。每个透镜套筒都刻有型号，透镜类型，焦距和指向透镜弯曲表面的箭头，以及增透膜范围。
与所有平凸透镜一样，对于无限远和有限远共轭应用，这些透镜们有正焦距和近乎完美的外形。它们可用于会聚准直光束，或准直来自点光源的光。为了最小化引入的球差，在透镜用于聚焦时，准直光应入射在透镜曲面，且在用于准直时，点光源应入射在透镜的平面。
透镜的焦距可用简化的厚透镜方程来计算：
其中n为折射率，R为透镜表面的曲率半径。更多信息，请看教程标签。
我们的已安装N-BK7平凸透镜提供未镀膜和可选的五种增透膜的版本(-A，-AB，-B，-C或-D)，增透膜可显著减小光在透镜每个表面的反射。本页面为C-镀膜的透镜，用于1050 - 1620 nm或1050 - 1700 nm。其他选项见表1.1。请参考曲线标签了解镀膜信息。
| Table 1.1 N-BK7 Plano-Convex Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| AB Coating (400 - 1100 nm) | -AB Coating (400 - 1100 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
| D Coating (1650 - 3000 nm) | - |
提供客户定制的镀膜。
| N-BK7 平凸球面单透镜 | |
|---|---|
| 镜片形状 | 平凸型 |
| 基板材料 | N-BK7玻璃A级a |
| 抗反射镀膜范围 | 1050 - 1620 纳米或 1050 - 1700纳米（-C镀膜）b |
| 反射率超过 AR镀膜范围（AOI = 0°） | R < 0.5%avg |
| 设计波长 | 587.6纳米或633纳米b |
| 折射率 | 1.517（@ 587.6 nm） 1.515（在633纳米波长下） |
| 表面质量 | 40-20划痕-麻点 |
| 表面平整度c普莱诺侧 | 半波长 |
| 球面光焦度c,d 凸面 | 3λ/2 |
| 表面不平整c峰谷 | 四分之一波长 |
| 损伤阈值e | 7.5 焦耳/平方厘米（1524纳米，10纳秒，10赫兹，直径0.123毫米）2 |
| 阿贝数 | 五 = 64.17d |
| 集中 | < 3角分 |
| 清晰孔径 | Ø1/2" 镜片：直径＞11.05毫米 Ø1" 透镜：>Ø22.86 毫米 Ø1.5" 镜片：直径大于34.29毫米 Ø2" 透镜：直径>45.72毫米 |
| 焦距公差 | ±1% |
- 关于基底的详细规格请点击链接。
- 各个透镜规格请看下表。
- 587.6纳米处
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差，除非另有说明，一般是针对587.6 nm光源。此参数也常称为曲面拟合。
- 受增透膜限制。
图2.1是未镀膜的N-BK7的透射率曲线图。它表示通过一个10 mm厚，未镀膜的样品的总透过率，在350 nm到2.0 µm波长范围内，损失主要来源于表面反射。
点击放大点击这里查看原始数据
图2.1：这是入射光法线入射一块10 mm厚、未镀膜的N-BK7样品时的透过率曲线。请注意，这是测量的透过率，包含表面反射。
点击放大点击这里查看原始数据
图2.2：蓝色阴影区域表示本页出售的许多透镜具有最佳性能的1050 - 1700 nm波长范围。1050 - 1620 nm波长范围的透镜将具有相同性能，但是超过1620 nm时反射率无法保证。
| N-BK7平凸透镜选型指南 | |
|---|---|
| 未安装的镜头 | 安装式镜头 |
| 无涂层的 | 无涂层的 |
| 涂层（350 - 700 纳米） | 涂层（350 - 700 纳米） |
| AB涂层（400 - 1100纳米） | AB涂层（400 - 1100纳米） |
| B涂层（650 - 1050纳米） | B涂层（650 - 1050纳米） |
| C涂层（1050 - 1700纳米） | C涂层（1050 - 1620纳米） |
| D涂层（1650 - 3000纳米） | - |
N-BK7平凸透镜提供未镀膜或镀五种宽带增透膜之一的版本，图2.3的曲线图中给出了反射率曲线。这些高性能的多层增透膜在整个指定波长范围内的平均反射率低于0.5%(每个表面)(除了AB和D膜，其平均反射率< 1.0%)。
这些膜层在0到30度的入射角范围内提供良好性能（0.5 NA）。对于想使用大角度入射的光学元件，可以考虑针对45度入射角优化的定制光学薄膜；这些薄膜可以在25到52°的入射角下使用。
图2.3中的曲线给出了该系列中标准镀膜的性能与波长的关系。宽带镀膜的典型吸收为0.25%，这在反射率曲线中没有显示出来。
图2.3：Thorlabs标准宽带增透膜(8° AOI)的反射率曲线图。
