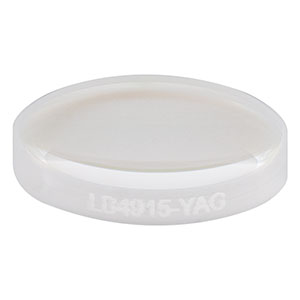

LB4915-YAG - 紫外熔融石英双凸透镜，Ø1/2英寸，f = 50 mm，V形膜：532 / 1064 nm

详情

特性

提供5种不同直径：Ø5 mm、Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸
V形增透膜的中心波长为Nd:YAG激光波长：532 nm和1064 nm
由紫外级熔融石英制成
焦距：10.0 - 1003.5 mm

这些紫外级熔融石英双凸透镜有Ø5 mm、Ø6 mm、Ø1/2英寸、Ø1英寸和Ø2英寸的版本，且镀有532 / 1064 nm激光谱线V形增透膜，适合与脉冲输出高达7.5 J/cm²的高功率Nd:YAG激光器一起使用。紫外级熔融石英在深紫外波长范围具有高透射率，同时在激光诱导下几乎没有荧光发射(用193 nm测试过)，因此非常适用于从紫外到近红外的应用。此外，紫外级熔融石英比N-BK7具有更好的均匀性和更低的热膨胀系数。

双凸透镜常用于众多有限成像应用中。两个表面都是球面，并且具有相同的曲率半径，在物距和像距相等或者近似相等的情况下，能够使像差最小。作为参考，如果共轭比(物距：像距)在5:1和1:5之间，双凸透镜可以最大限度地减少像差。除此之外，通常倾向于选择平凸透镜。

V形膜:
V形膜是一种多层的增透介质薄膜，在设计的AOI范围内，能够在很窄的波段实现很低的反射率。反射率最低的两侧，反射率急剧上升，呈现出"V"形(请看曲线图标签中的性能曲线)。与宽带增透膜相比，V形介质膜能在更窄的波长范围内达到更低的反射率。

由于这些透镜在指定的镀膜波长下反射率小于0.25％，透过率高，因此非常适合Nd:YAG(1064/532 nm)激光器以及复杂光学系统中的透光应用。这些V形膜球面单透镜十分耐用，能够承受7.5 J/cm²(10 ns, 10 Hz)的输出，所以也很适合高功率应用。

这些透镜兼容Thorlabs的众多透镜安装座，详情请看安装选项标签。

Bi-Convex Lens Selection Guide
N-BK7	Uncoated -A (350 - 700 nm) -AB (400 - 1100 nm) -B (650 - 1050 nm) -C (1050 - 1700 nm)
Mounted N-BK7	Uncoated -A (350 - 700 nm) -B (650 - 1050 nm) -C (1050 - 1700 nm)
UV Fused Silica	Uncoated -UV (245 - 400 nm) -A (350 - 700 nm) -AB (400 - 1100 nm) -B (650 - 1050 nm) -C (1050 - 1700 nm) -532 V-Coating (532 nm) -YAG (532 / 1064 nm) -1064 V-Coating (1064 nm) -1550 V-Coating (1550 nm)
CaF₂	Uncoated -E1 (2 - 5 µm)
ZnSe	-E3 (7 - 12 µm)

提供定制镀膜。

Common Specifications
Lens Shape		Convex / Convex
Substrate Material		UV-Grade Fused Silica^a
AR Coating Range		532 / 1064 nm
Reflectance at 532 / 1064 nm (AOI = 0°)		< 0.25%
Diameters Available		5 mm, 6 mm, 1/2", 1", and 2"
Diameter Tolerance		+0.0 mm / -0.1 mm
Thickness Tolerance		±0.1 mm
Clear Aperture		>90% of Diameter
Design Wavelength		587.6 nm
Index of Refraction		1.458 @ 587.6 nm
Surface Quality		20-10 Scratch-Dig
Spherical Surface Power^b		≤3λ/2^c
Surface Irregularity (Peak to Valley)		≤λ/4^c
Centration		≤3 arcmin
Focal Length Tolerance		±1%
Pulsed Damage Threshold^d		7.5 J/cm² (532 nm, 10 ns, 10 Hz, Ø0.362 mm) 7.5 J/cm² (1064 nm, 10 ns, 10 Hz, Ø0.445 mm)

点击链接获取基底的详细规格。
类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度。此参数也常称为曲面拟合。
λ为633 nm时。
详情请参考损伤阈值标签。

下方是紫外熔融石英的透过率曲线图。显示的总透过率针对的是10 mm厚、未镀膜的样品，包含表面反射。

对于需要在更大入射角使用的光学元件，请考虑订购针对45°入射角优化的定制镀膜；这些镀膜推荐用于从25°至52°的入射角。

Click to Enlarge
Click Here for Raw Data
图为入射光垂直入射到10 mm厚未镀膜紫外级熔融石英样品的透过率曲线。请注意，这是实际测量的透过率结果，包含了表面反射。

V形膜
V形膜是一种多层的增透介质薄膜，能够在很窄的波段实现很低的反射率。反射率最低的两侧，反射率急剧上升，呈现出"V"形，如下面的性能图所示。Thorlabs V形膜在镀膜波长下每个表面的最小反射率低于0.25%，适用于0°到20°的入射角(AOI)。在指定AOI下使用时，V形介质膜能在更窄的波长范围内达到更低的反射率。
