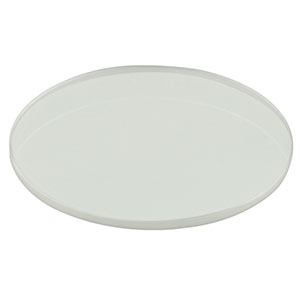

Thorlabs索雷博 FTHW75-1064 保护窗口片
放大
- 更换用保护窗口片，用于F-Theta扫描透镜
- 可选Ø42 mm、Ø75 mm或Ø110 mm
- 安装简单
此处提供用于f-theta扫描透镜的替换保护窗口片。窗口片镀有增透膜，用于1064 nm(f-theta透镜的设计波长)和450到700 nm范围(允许用可见激光进行对准)。

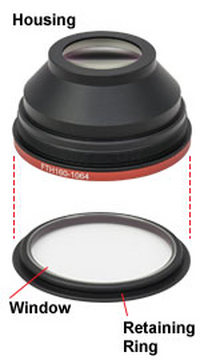

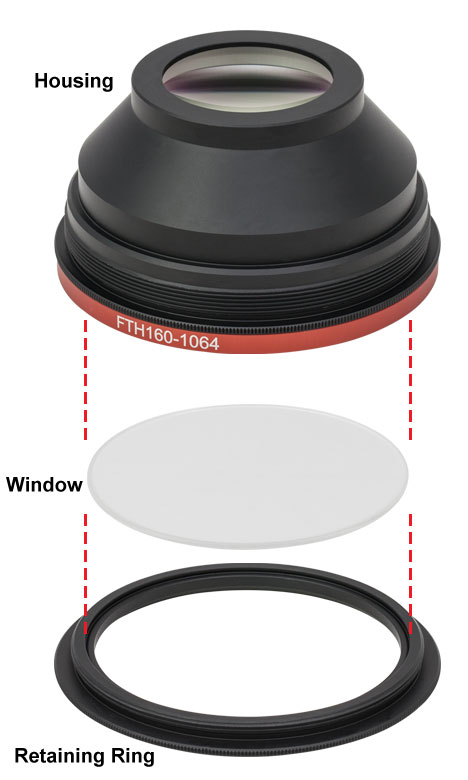

如要更换窗口片，从f-theta透镜较大的孔径中拧出前卡环。取出旧窗口片后，使卡环螺纹面朝上(见图G2.1)。把新的保护窗口片放在卡环中心的凹陷处。使f-theta透镜外壳较大的孔径朝下，将卡环重新拧入外壳，以此固定窗口片。

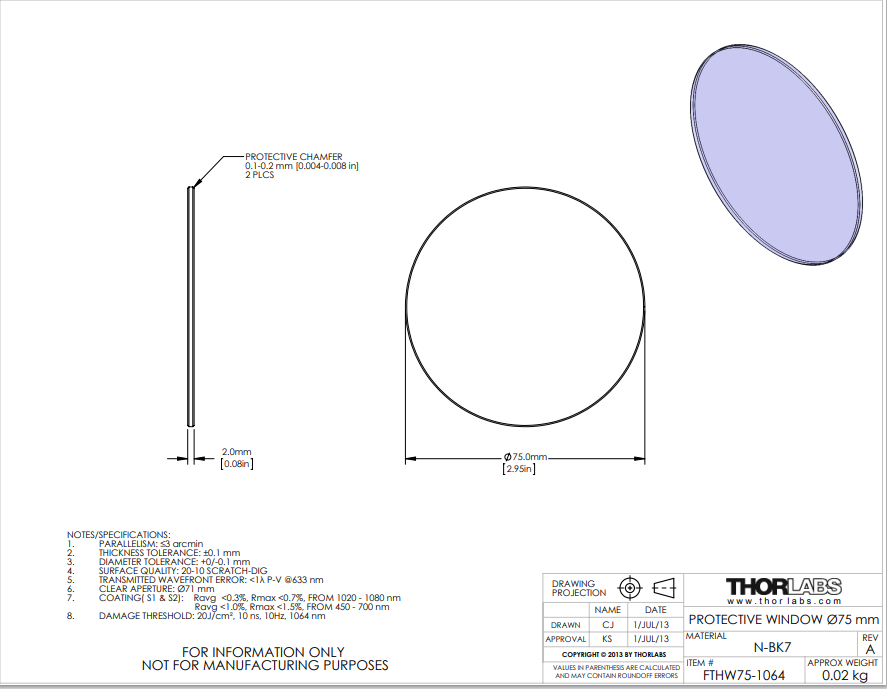

| Table G2.2 Specifications | |||
|---|---|---|---|
| Item # | FTHW75-1064 | FTHW42-1064 | FTHW110-1064 |
| Compatible Lenses | FTH100-1064, FTH160-1064 | FTH160-1064-M39 | FTH254-1064 |
| Diameter | 75 mm (2.95") | 42 mm (1.65") | 110 mm (4.33") |
| Diameter Tolerance | +0 mm/-0.1 mm | +0 mm/-0.15 mm | +0.5 mm/-1.0 mm |
| Thickness | 2.0 mm (0.08") | 1.6 mm (0.06") | 3.0 mm (0.12") |
| Thickness Tolerance | ±0.1 mm | ||
| Parallelism | ≤3 arcmin | ≤2 arcmin | ≤3 arcmin |
| Clear Aperture | Ø71 mm | Ø40 mm | Ø104 mm |
| Substrate | N-BK7 | ||
| Surface Quality | 20-10 Scratch-Dig | ||
| Transmitted Wavefront Error (Peak to Valley) | < 1λ @ 633 nm | < 1λ @ 633 nm | < 1.5λ @ 633 nm |
| AR Coatinga | 1020 nm - 1080 nm: Ravg < 0.3% 450 nm - 700 nm: Ravg < 1.0% | ||
| Damage Threshold | 20 J/cm2 (1064 nm, Ø1 mm, 10 ns, 10 Hz) | ||
- 可见光增透膜方便使用对准激光器。上面销售的f-theta透镜在可见光波长的性能没有优化。
