Thorlabs索雷博 CAY046-50 模压塑料非球面透镜

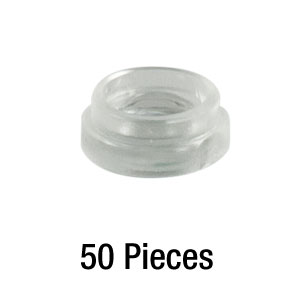

CAY046-50 - 塑料非球面透镜，Ø7.40 mm，f=4.60 mm，0.40 NA，50片装

详情

特性

材质：光学级塑料
外径可选：5.20 mm、6.28 mm和7.40 mm
有效焦距：4.60 mm至18.15 mm
单个或成批出售

我们的塑料非球面透镜提供未镀膜和400 - 700 nm增透膜版本，是通过模压技术生产的全塑料光学元件。这些光学元件是飞利浦以低价针对大批量应用而设计，非常适合需要轻质组件的低功率应用。非球面透镜设计旨在消除球差，使单色光束的光斑大小和准直达到近似衍射极限。我们所有的塑料非球面透镜都可单片购买。精选透镜还提供25片、50片和100片装，分别比单片价格优惠16%、33%和50%。

在激光二极管系统中，光束的高发散角增加了像差校正的难度。由于单个球面透镜不以小角度折射就会引入球差，因此通常需要多个元件来准直激光二极管的光。相比之下，单个非球面镜可以在不引入球差的情况下进行准直。用于准直或聚焦光时，透镜曲率半径较大的一侧(即较平坦的一面)需面向点光源。

相反，将光耦合进入光纤时，通常需要将激光聚焦成近似衍射极限光斑。对于单个球面元件，因其球差的限制使得无法达到如此小的光斑尺寸，而非衍射极限的限制。非球面透镜的衍射极限设计有助于最小化球差，使得光斑大小接近衍射极限。

本页所有的塑料非球面透镜在校正时都使用了窗口片，就像TO激光器封装中的窗口片。详情请见规格标签。此外，每个透镜边缘都有一个用于位置参考的平切口。

Molded Plastic Uncoated Aspheres Click to Enlarge
大批量订购可以享受折扣优惠。这些产品装在如上图所示的胶囊容器中。

Item #	CAY046	CAW100	CAX100	CAW110	CAX183
Effective Focal Length	4.60 mm	9.85 mm	10.0 mm	10.92 mm	18.15 mm
Numerical Aperture	0.40	0.195	0.2	0.19	0.12
Clear Aperture	Ø3.7 mm	Ø3.4 / Ø3.9 mm (S1 / S2)^c	Ø4.1 mm	Ø4.1 mm	Ø4.3 mm
Working Distance^a	3.00 mm	4.69 mm	8.48 mm	9.33 mm	16.30 mm
Outer Diameter	7.40 mm	5.20 mm	6.28 mm	6.28 mm	6.28 mm
Center Thickness	2.70 mm	2.52 mm	1.25 mm	-	1.09 mm
Wavefront Error, On Axis^b (RMS)	0.040λ	0.040λ	0.080λ	0.040λ	0.030λ
Wavefront Error, Total^b (RMS)	0.070λ	0.050λ	0.090λ	0.055λ	0.035λ
Surface Quality	80-50 Scratch-Dig
Material	Acrylic	Cyclic Olefin Copolymer	Polycarbonate	Cyclic Olefin Copolymer	Polycarbonate
Design Wavelength	670 nm	785 nm	670 nm	670 nm	670 nm
AR Coating Wavelength (>95% Transmission)	None
Laser Window Correction	0.25 mm (N-BK7)	5 mm (N-SF11)	0.25 mm (N-BK7)	0.25 mm (N-BK7)	0.25 mm (N-BK7)
Operating Temperature	5 to 65 °C	0 to 65 °C	0 to 65 °C	-10 to 75 °C	-10 to 75 °C
Storage Temperature	-10 to 70 °C	0 to 65 °C	0 to 65 °C	-25 to 100 °C	-25 to 100 °C
