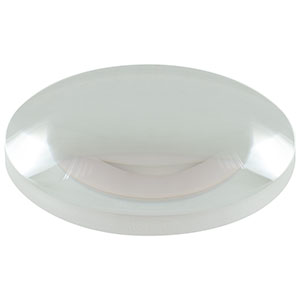

Thorlabs索雷博 AL50100G 衍射极限非球面透镜

特性

• 高斯特列尔比：大于0.80
• 七种直径/焦距组合：
  • Ø12.5 mm / f = 25.0 mm
  • Ø25.0 mm / f = 20.0 mm
  • Ø25.0 mm / f = 50.0 mm
  • Ø50.0 mm / f = 40.0 mm
  • Ø50.0 mm / f = 100.0 mm
  • Ø75.0 mm / f = 150.0 mm
  • Ø100.0 mm / f = 200.0 mm
• 三种设计波长：532 nm、780 nm或1310 nm
• 非常适合衍射极限准直与耦合

Thorlabs的非球面透镜为轴上光束聚焦与准直提供真正的衍射极限性能。这是通过计算机数字控制(CNC)抛光与高精度磁流变抛光(MRF)达到的。对于单色光源，单个球面透镜在聚焦或准直光束时无法达到衍射极限的性能通常是因为球面像差。本页提供的透镜消除了球面像差，是很多轴上应用的最佳单元件方案，比如准直光纤或激光二极管的输出、光纤耦合、空间滤波或光成像在探测器上。我们的高精度非球面透镜的性能是Thorlabs所有透镜中最高的，并且所有这些透镜都能实现斯特列尔比大于0.80的衍射极限性能。

我们的高精度非球面透镜可选Ø12.5 mm、Ø25.0 mm、Ø50.0 mm、Ø75.0 mm或Ø100.0 mm N-BK7透镜；或者Ø25.0 mm或Ø50.0 mm S-LAH64透镜。两种基底都可提供从可见光到近红外的高透射率(透射数据请查看下面的信息图标)。但是，由于S-LAH64的折射率比N-BK7高，因此通常用于制造高NA、短焦距的透镜。下面的透镜包括未镀膜版本或用于350 nm - 700 nm、650 nm - 1050 nm或1050 nm - 1700 nm的增透膜版本。未镀膜透镜的设计波长为532 nm、780 nm或1310 nm，而镀膜透镜的设计波长接近镀膜范围的中心值。例如，AL1225G-A的设计波长为532 nm，增透膜范围为350 nm - 700 nm。

如果使用未安装的非球面透镜来准直点光源或激光二极管发出的光，应该将曲率半径较大的一面(即较平坦的一面)面向点光源或激光二极管。注意，透镜的数值孔径应该大于或等于光源的数值孔径。

优异的光学性能
为了达到衍射极限性能，透镜需要满足两个要求：设计时必须消除像差，执行设计时不能有任何造成波前畸变的制造误差。图1.1展现了AL2550H非球面透镜的透射波前相比理想情况的偏差。我们的衍射极限MRF抛光非球面透镜具有低于55 nm的非球面精度，比我们其他成像光学元件产生的波前误差都要低。关于这些透镜与其他类型的性能对比信息，请看透镜比较标签。

光学性能检验
每个透镜都要通过在线质量检测，确保达到最佳性能。这样的检测主要使用Zygo Verifire™非球面干涉仪计量平台。我们所有的抛光机器都通过软件和计量设备通信，可以快速、准确、稳定地调节非球面透镜。我们可以根据需求提供计量数据；如有疑问，请联系技术支持。

定制非球面透镜
Thorlabs的衍射极限高精度非球面透镜在位于新泽西州纽顿市的公司总部生产。我们的光学元件事业部拥有多种生产能力，可以为OEM订单和小批量定制订单提供多种定制光学元件。定制选项包括透镜直径、焦距、基底、镀膜和安装，其价格与库存产品相当。更多信息请看定制能力标签或联系技术支持

• 点击下面的信息图标()查看完整规格。
• 点击链接查看详细的基底规格。
• 这些规格适用于MRF抛光光学元件直径的85%。对于高斯光束，我们建议光束尺寸不要超过光学元件直径的95%。
• Ø12.5 mm、Ø25.0 mm和Ø50.0 mm透镜
• Ø75.0 mm和Ø100.0 mm透镜
• 在设计波长处测得

Click for Details
图1.1 图中展示AL2550H非球面透镜的透射波前相比理想情况的偏差。这个样品的畸变少于55 nm。如需查看与其他透镜类型的对比信息，请看透镜比较标签。

这些高精度非球面透镜可以选择未镀膜或镀有以下宽带增透膜中其中一种膜的版本：350 - 700 nm(称为-A膜)、650 - 1050 nm(称为-B膜)或1050 - 1700 nm(称为-C膜)。

S-LAH64和N-BK7基底的透射数据

Click to Enlarge
Click Here for Raw Data
10 mm厚S-LAH64基底的透过率。

Click to Enlarge
Click Here for Raw Data
10 mm厚N-BK7基底的透过率。

镀增透膜透镜的反射数据

Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示可保证规格的指定350 - 700 nm波长范围。

Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示可保证规格的指定650 - 1050 nm波长范围。

Click to Enlarge
Click Here for Raw Data
蓝色阴影区域表示可保证规格的指定1050 - 1700 nm波长范围。
