Oeabt 基座光学 PJ30-A2 接杆托梁
产品说明
• 将单个或多个光机械元件紧凑安装在单根接杆立柱上；
• 提供空间高利用率的平台，将光元件抬升到光学平台的密集区域之上；
• 提供中心安装或偏移安装方式；
• 通用的M4安装螺孔和沉头槽；

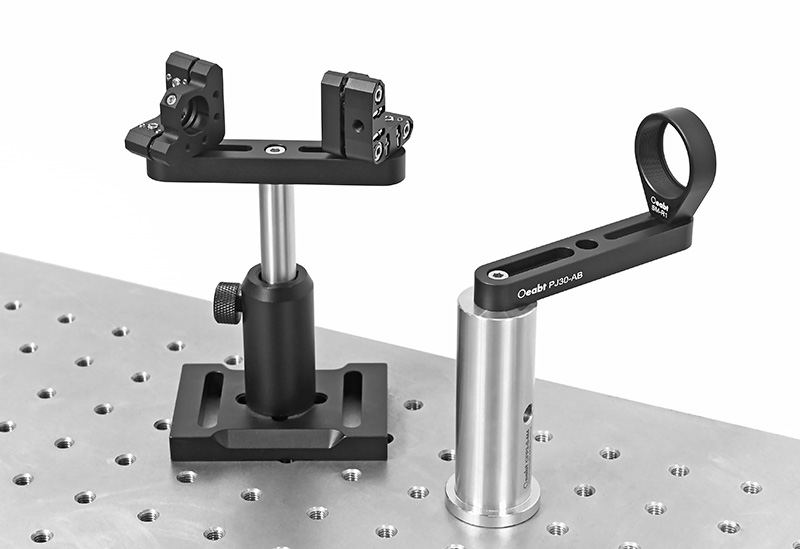

PJ30-A系列 接杆托梁是一种节省空间的实用方案，是拥挤的光学平台和面包板的理想选择。这些安装托梁兼容我们的Ø1/2英寸和Ø1英寸接杆，并可以使多个安装座尽可能紧凑地安装在同一根接杆上，这样一来就不需要使用多根接杆和接杆架。

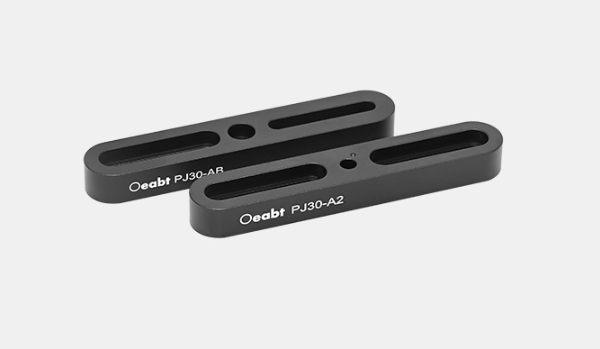

| 型号 | PJ30-A2 | PJ30-AB |
| 规格 | 86.4*15.3*9.5mm | |
| 沉头孔槽类型 | M4*1处（沉头孔）；Ø4.5*30.2mm*2处（沉头槽）； | |
| 沉头槽方向 | 同一方向 | 相反方向 |
| 重量 | 23.3g | 22.7g |
| 材质 | 7075铝合金 | |
示意图
通用参数

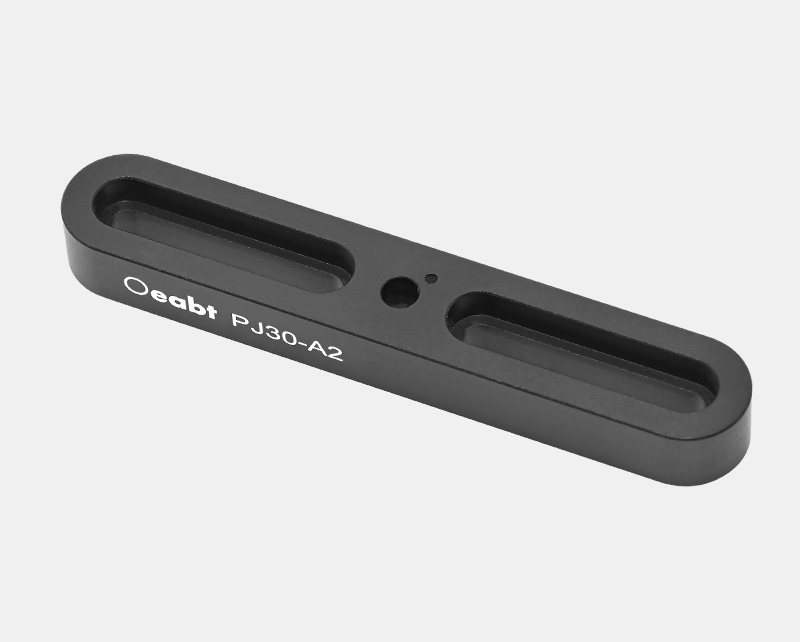

PJ30-A2 接杆托梁
• 将单个或多个光机械元件紧凑安装在单根接杆立柱上；
• 提供空间高利用率的平台，将光元件抬升到光学平台的密集区域之上；
• 提供中心安装或偏移安装方式；
• 通用的M4安装螺孔和沉头槽；
PJ30-A2的沉头槽开孔同一方向，使得光元件安装座处于同一水平面，允许在中心孔的任一侧沉头槽内安装，提供10-35.6mm的偏移范围。
