zolix卓立汉光 Goniometer25-theta 摆动台
Goniometerxx-theta/phi极低温线性压电摆动台特点：• 紧凑的设计，最小台面尺寸仅25×25mm
• 超高真空 & 极低温兼容: 2 E-11 mbar & 30 mK
• 无磁材料 纯Ti & BeCu组成，兼容18 Tesla磁场
• 高负载 max500 g
• 大行程: max12
• 闭环控制，位置传感达到分辨率最高可到 0.2m°

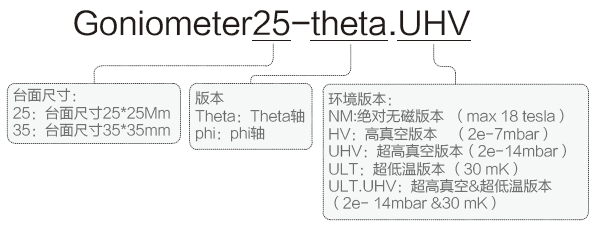

命名规则
Goniometerxx-theta/phi极低温线性压电摆动台选型表：
型号 | Goniometer25-theta | Goniometer25-phi | Goniometer35-theta | Goniometer35-phi |
工作环境 | 默认: 1.4 K ~ 400 K; 2e-7 mbar; 18 Tesla可选1 - .ULT, 最低工作温度 30 mK; 可选2 - .UHV, 最高真空环境 2E-11 mbar; | |||
尺寸（mm） | 25×25×12.5 | 25×25×12.5 | 35×35×16 | 35×35×16 |
旋转中心与工作面距离（mm） | 41 | 53.5 | 50 | 66 |
行程 | 6.6 ° | 6 ° | 12 ° | 10 ° |
最大负载（g） | 200 | 200 | 500 g | 500 |
最大推力（N） | 2.2 | 2.2 | 3 N | 3 |
传感器 | 电阻传感器 | |||
传感器行程 | 6.6 ° | 6 ° | 12 ° | 10 ° |
分辨率 | 0.2 m° | 0.5 m° | ||
驱动电压 | Max. 200 V | |||
插针数 | Driven - 2 pins; Sensor - 3 pins | |||
主 体 | 默认: 纯钛; ULT: 铍铜 | |||
重量（g） | 20 | 20 | 70 | 70 |
注：主体材质-ULT和UHULT 版本为 BeCu，其余PureT；线缆材质-碳青双绞线，长20m；
针脚材质- UHV版本为Peek，BeCu，其余为玻璃纤维填充；

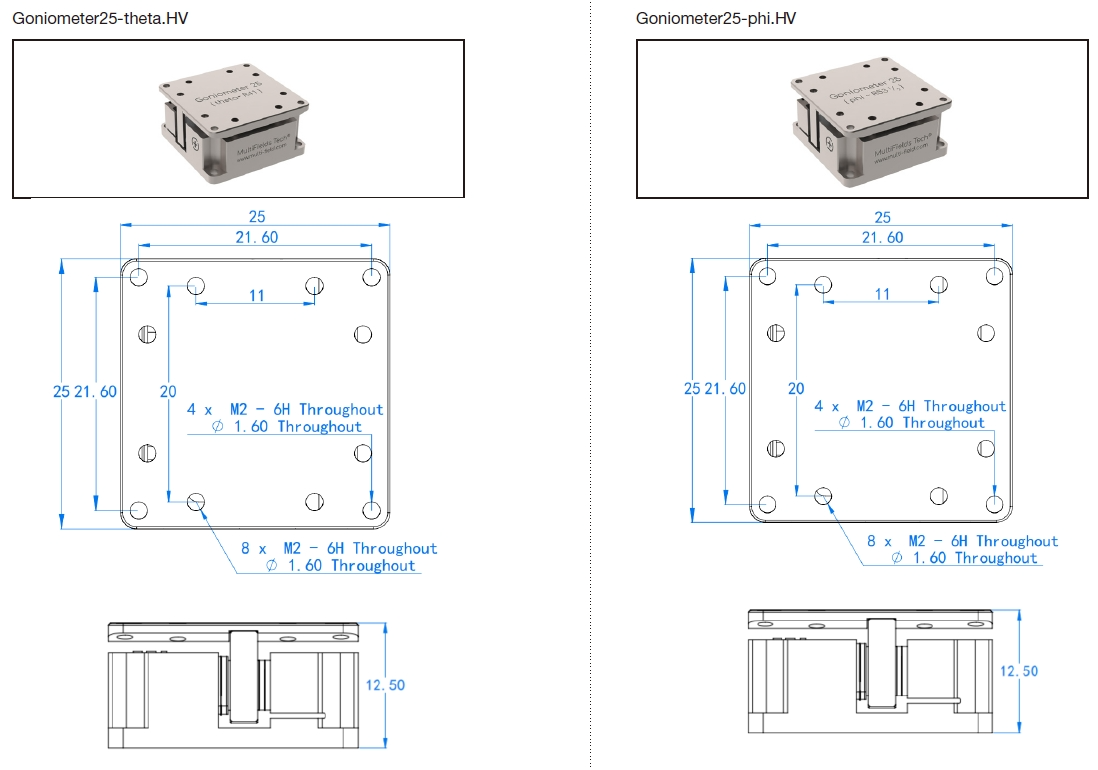

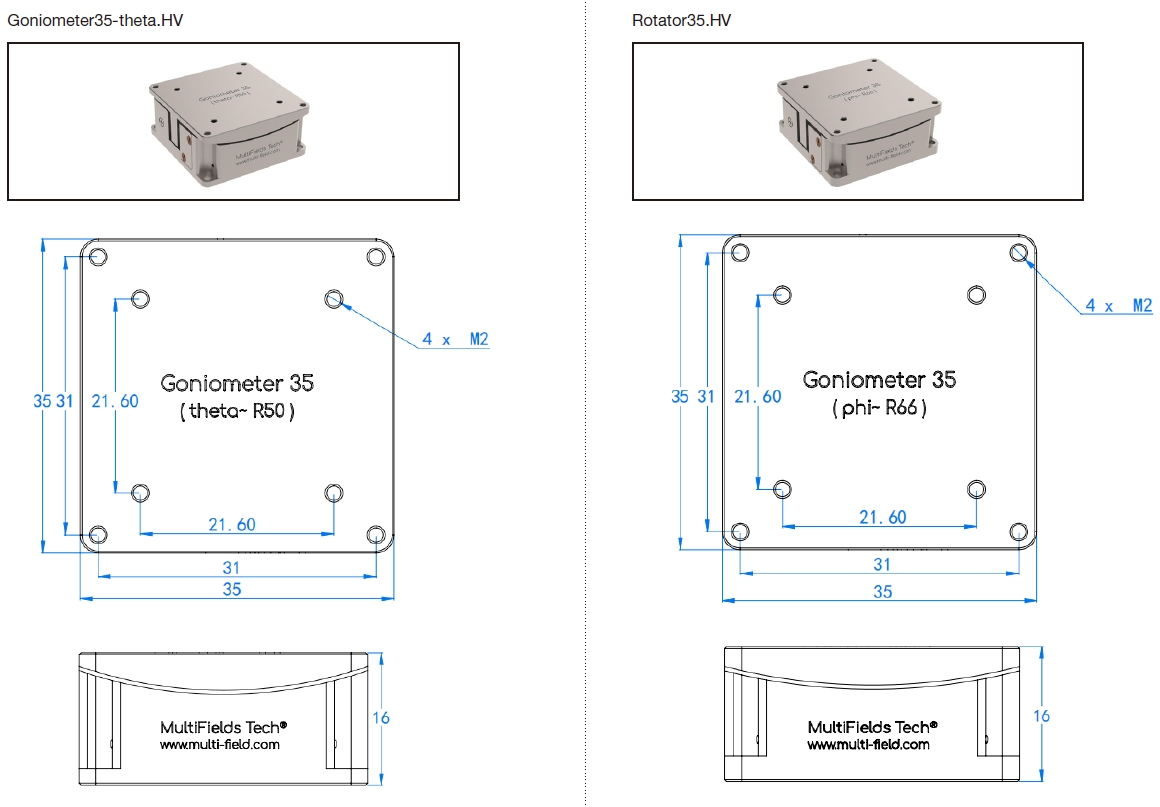

尺寸图：
