zolix卓立汉光 SUS50.8 不锈钢调整架
SUS 系列不锈钢调整架是卓立汉光为解决稳定性专门设计的光学调整架。该系列产品非常适合应用于对稳定性（包括空间稳定性和稳定性）要求较高的光学调整领域。
SUS系列不锈钢调整架特点：• 优质材料：
主体采用304不锈钢，提高了稳定性，适合真空和大功率激光腔应用（注：真空使用时需添加专用润滑脂）
• 高稳定性：

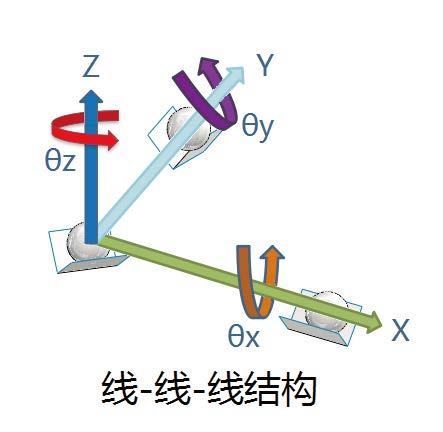

①区别于传统的点-线-面结构，采用更为合理的线-线-线结构，具有更高的调节精度和稳定性
②增大了固定板厚度，进一步提高刚性及稳定性
③四拉簧设计增大了拉力，同时使拉力分布更加均匀
④螺纹副承顶面采用硬质钢片，具有更为平顺的调节性能
• 高灵敏度：采用3个0.2mm螺距的超细牙螺纹副进行三维调节，具有更高的灵敏度
• 双重装卡：特别设计了弹性压圈压紧镜片的装卡方式，一定程度上可避免顶丝或硬性固定引起镜片变形，提高光路稳定性；如果您不想使用弹性压圈，可自行将弹性压圈取出，用侧面顶丝固定即可
• 双重调整：螺纹副后端带内六角调整孔，可用标配调整手轮调整，也可以用内六角扳手调整，进一步放大旋转半径，提高调整灵敏度
• 通用性强：通用安装孔，M4、M6螺丝均可安装。

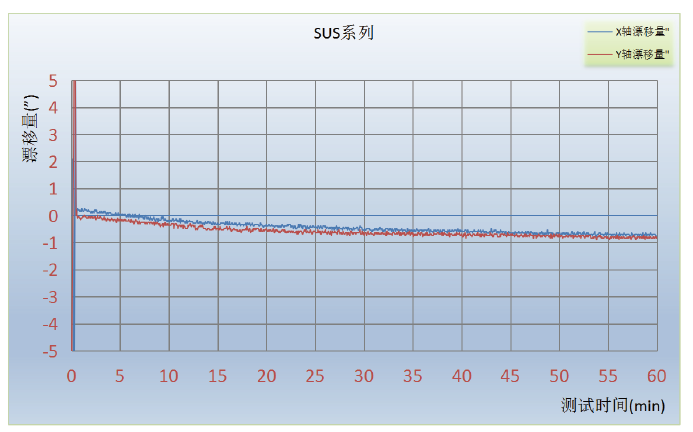

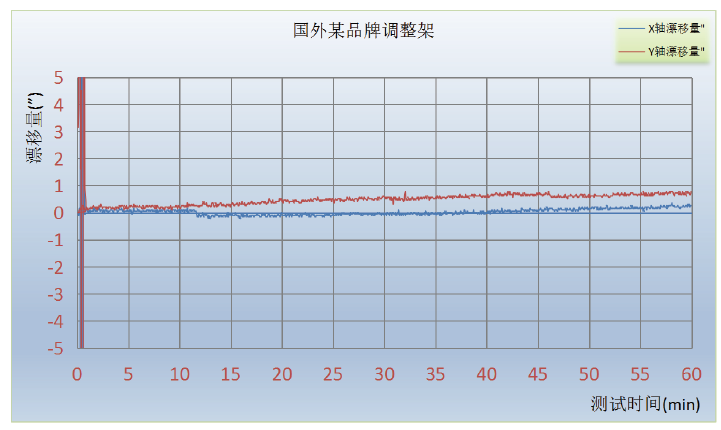

与国外同类产品稳定性曲线对比：

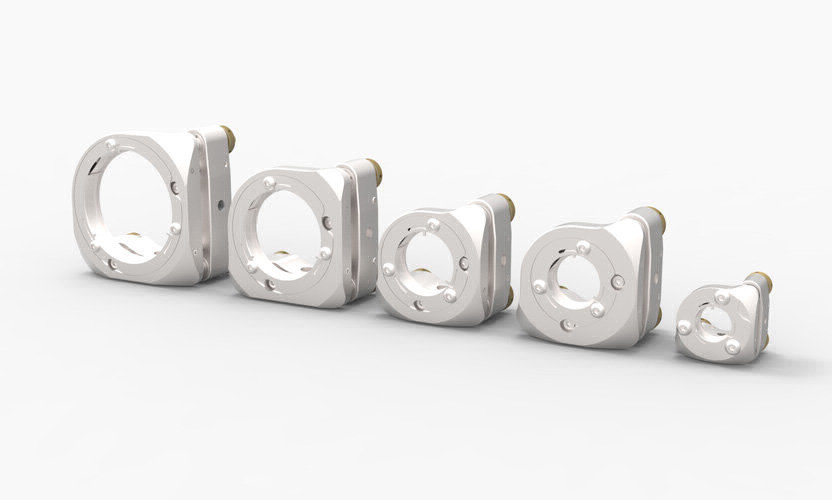

SUS系列不锈钢调整架选型表：
| 型号 | SUS12.7 | SUS20 | SUS25.4 | SUS38.1 | SUS50.8 |
| 装卡直径(mm) | φ12.5/ φ12.7 | φ20 | φ25/ φ25.4 | φ38.1 | φ50/ φ50.8 |
| 装卡厚度(mm) | 3~5 | 3~6 | 3~6 | 3~6 | 4~8 |
| 调整角度(°) | ±3 | ||||
| 光轴(Z轴)行程(mm) | MAX6 | ||||
| 通光孔径(mm) | φ11.5 | φ18.5 | φ24 | φ36.5 | φ48.5 |
| 中心高度(mm) | 15 | 25 | 25 | 30 | 35 |
| 螺纹副旋转一周调整角度(°) | ≈0.57 | ≈0.33 | ≈0.33 | ≈0.25 | ≈0.21 |
| 主体材质及表面处理 | 不锈钢，喷砂钝化 | ||||
| 固定板厚度(mm) | 12 | 16 | |||
| 拉簧数量 | 4 | ||||
| 是否带锁紧 | 是 | 是，双重锁紧 | |||
| 安装孔 | M4 | M6,φ8沉孔 | |||
| 自重(g) | 75 | 240 | 230 | 290 | 360 |

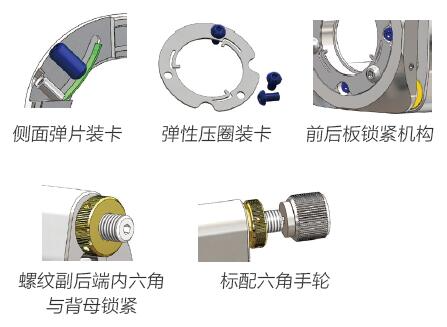

细节展示：
