zolix卓立汉光 NMGC12.7 偏心型调整架
NMGC偏心型调整架，是卓立汉光“N 系列”新型调整架中的一个系列产品。
NMGC系列偏心型调整架特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 特殊结构：
①镜片中心与俯仰、偏摆中心重合，镜片从后方安装后，镜片的前表面同螺纹副承顶面在同一个平面上，调整时镜片中心的位置变化与螺纹副的变化一致，实现了共面调整；
②偏心开口式设计，不存在挡光现象；
• 高灵敏度：采用0.2mm螺距的微调螺纹副（除12.7mm调整架）进行三维调节，具有更高的灵敏度
• 高稳定性：
①后板厚度18mm（注：12.7mm调整架后板厚度为12mm），螺纹副接触长度长，保证螺纹副不会晃动
②螺纹副承顶面采用特殊材料和制造工艺，保证调整时灵敏、稳定
• 方便调节：螺纹副后端有内六角调整孔，可用自带的调整手轮（每个调整架带一个）或六角扳手调整，使用方便
• 高通用性：通用安装孔，NMGC12.7调整架可用M3、M4螺丝安装固定，其他调整架可用M4、M6螺丝安装固定

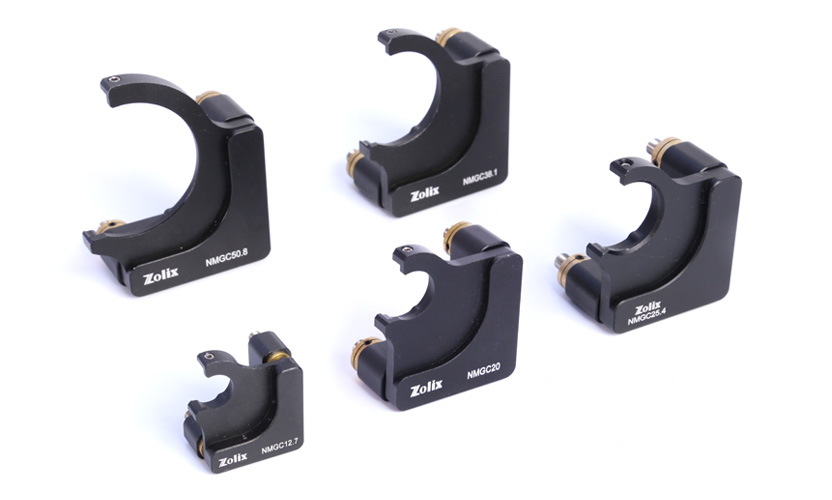

NMGC系列偏心型调整架选型表
| 型号 | NMGC12.7 | NMGC20 | NMGC25.4 | NMGC38.1 | NMGC50.8 |
| 装卡直径(mm) | φ12.5/φ12.7 | φ20 | φ25/φ25.4 | φ38.1 | φ50/φ50.8 |
| 装卡厚度(mm) | 3~5 | ||||
| 调整角度(°) | ±3 | ||||
| 光轴（Z轴）行程(mm) | MAX6 | ||||
| 通光孔径(mm) | φ11 | φ17 | φ23.5 | φ35 | φ47 |
| 中心高度(mm) | 25.5 | 42 | 42 | 47 | 47 |
| 螺纹副旋转一周调整角度(°) | ≈0.68 | ≈0.33 | ≈0.33 | ≈0.29 | ≈0.29 |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | ||||
| 固定板厚度(mm) | 12 | 18 | 18 | 18 | 18 |
| 拉簧数量 | 2 | 4 | 4 | 4 | 4 |
| 是否带锁紧 | 否 | 是 | 是 | 是 | 是 |
| 安装孔 | M4，φ6沉孔 | M6，φ8沉孔 | |||
| 自重(g) | 30 | 140 | 140 | 150 | 150 |
