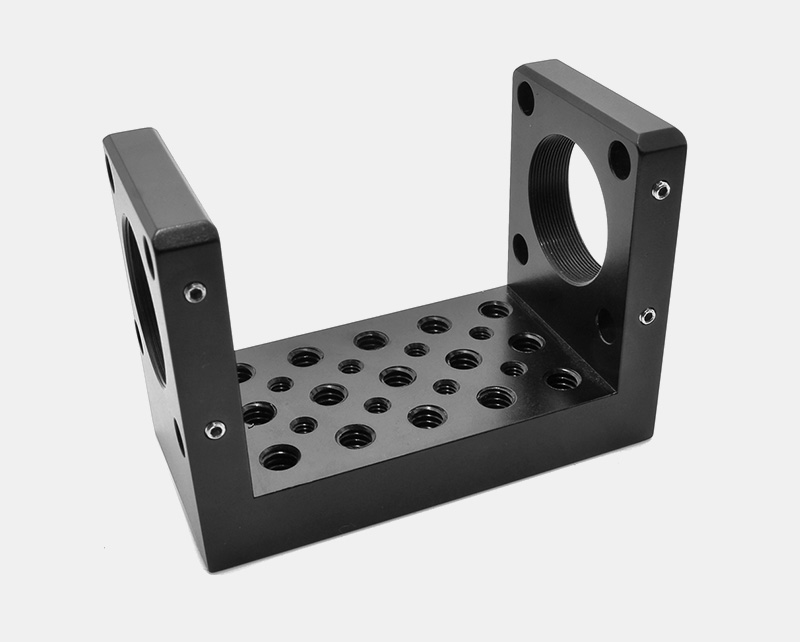

Oeabt 基座光学 CSOP-40 30mm笼式U型台
产品说明
• 兼容标准30mm笼式系统的间距；
• 两个接口端均用SM1螺纹孔，底面工作台面多种规格螺纹可选；
• 实心一体式结构保持系统的对准性；
• 为用于笼式共轴结构的多种光学组件提供了所需的额外空间；

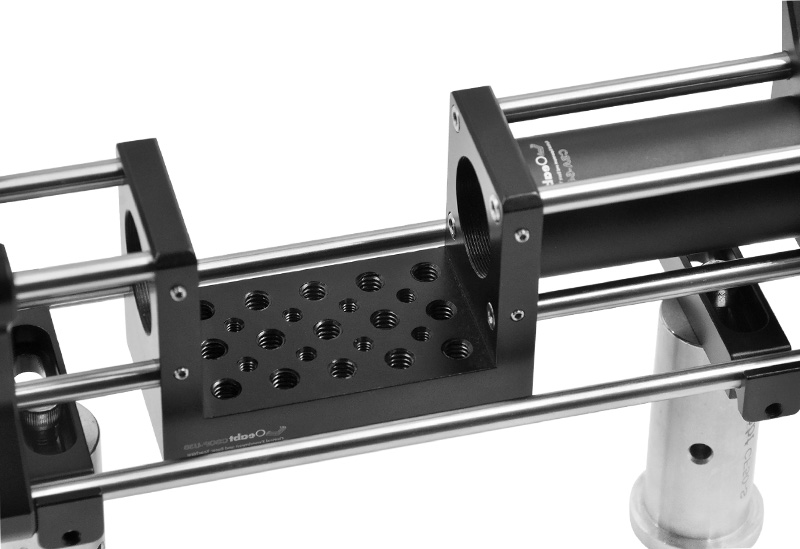

U形台在标准的30mm笼式系统或类似的透镜套筒装置内部提供了一个缺口。U形台内还有丰富的安装孔，一些不适合标准笼式支杆的小光学部件，可通过这些安装孔灵活地安装在U形台内。实心一体式结构通过精密加工而构建成刚性结构，且不会影响整个系统的对准性。每端都具有标准SM1(1.035英寸-40)螺纹，使其能兼容多种光学安装组件。
| 品名 | 笼式U型安装台 |
| 规格 | 41*81*12.7mm |
| 工作台面 | 41*81mm |
| 端口螺纹 | SM1（1.035”-40）螺纹 |
| 材质 | 7075铝合金 |
| 型号 | 参数 |
| CSOP-40 | 台面螺纹:1/4"-20和8-32; 重量:154.8g; | |

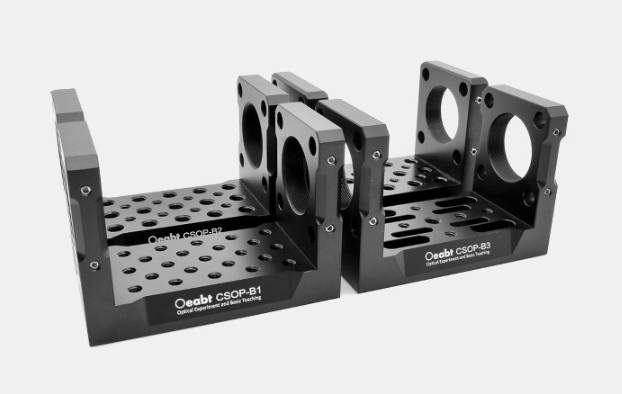

| CSOP-B1| 台面螺纹:M4; 重量:159.4g; | |
| CSOP-B2| 台面螺纹:M4/M6; 重量:151.7g; | |
| CSOP-B3 | 台面螺纹:M4/M6/沉头槽; 重量:130.0g; | |
示意图
通用参数
CSOP-40 30mm笼式U型台
• 兼容标准30mm笼式系统的间距；
• 两个接口端均用SM1螺纹孔，台面螺纹类型：1/4"-20和8-32；
• 实心一体式结构保持系统的对准性；
• 为用于笼式共轴结构的多种光学组件提供了所需的额外空间；
在标准的30mm笼式系统或类似的透镜套筒装置内部提供了一个1/4"-20和8-32螺纹阵列的安装面，一些不适合标准笼式支杆的小光学部件, 丰富的螺纹孔提供了在U形台构建小光学组件所必需的灵活性。U形台内每端都具有标准SM1(1.035”-40)螺纹,使其能兼容多种光学安装组件。
