PERFECT 泊菲莱 PLR-SPRG 量产级平板式光化学反应装置
由于化学实验存在放大效应①，平米级反应装置并不是单纯的将反应器做大即可，而是要综合考虑如催化剂的负载方式、气-液分离和液体流动等诸多反应条件和工艺细节。
PLR-SPRG量产级平板式光化学反应装置主要由反应模块、液体驱动模块、气-液分离模块和检测控制模块组成。各模块均可定制化设计加工，通过多个模块的配合满足平米级反应在小试、中试不同阶段的要求。
功能特点

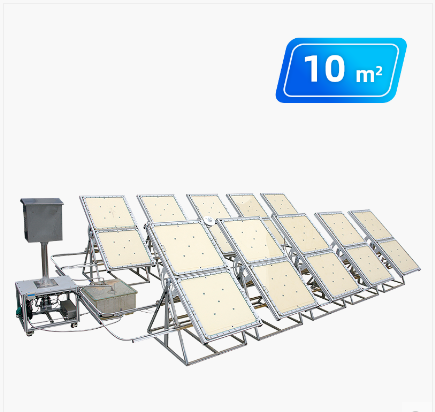

1.最小单元的单个平板反应器受光面积为0.5 m2，可通过连接多个具有标准接口的单体平板反应器，实现大面积反应面积需求，目前已安装使用的最大阵列面积为10 m2，在建的阵列面积预计高达100 m2。
2.可通过更换支撑块设计，使用无纺布、碳纸、碳布、高硼硅玻璃、有机玻璃等多种材质基板的固定，满足不同催化剂的负载要求。
3.反应装置自带手动进样阀，可直接与气相色谱联用实现产物的在线检测；也可通过气袋或其它气体收集装置收集气体。
4.反应体系中液体流动能使反应溶液与催化剂充分接触，同时，反应过程中产生的气体产物也可随流动的液体从反应体系中带出。反应中产生的气体进入气体分离装置，实现气-液分离，分离出的气体可单独收集，并计量出气体产物的产量。
5.PLR-SPR系列平板式光化学反应装置采用PLC一体机控制，通过点击触控屏幕即可实现对反应过程量的监测和调节，可监测和调节参数包括反应体系溶液状态监测，如反应流量、反应压力、溶液pH、ORP（Oxidation-Reduction Potential）等。同时，兼具反应条件控制量监测，如反应液体总流量、反应单元流量、压力等。
图2. 控制软件界面示意图
性能参数
| PLR-SPRG量产级平板式光化学反应装置规格参数 |
| 有效光照面积 | 0.5 m2，可选5 m2、10 m2 |
| 液层厚度 | 1~5 mm |
| 反应液接触材料 | PA66、PMMA、PP、氟橡胶等 |
| 反应器角度调节 | 0~90° |
| 连续流反应 |
| 液体流速范围 | 0~200 mL/min |
| 载气流速范围 | 4~100 mL/min |
| 反应温度 | 常温~60℃ |
| 反应压力 | 常压 |
| 密闭反应 |
| 气体循环泵流量 | 10~50 L/min |
| 反应温度 | 常温~60℃ |
| 反应压力 | ≤50 kPa |
