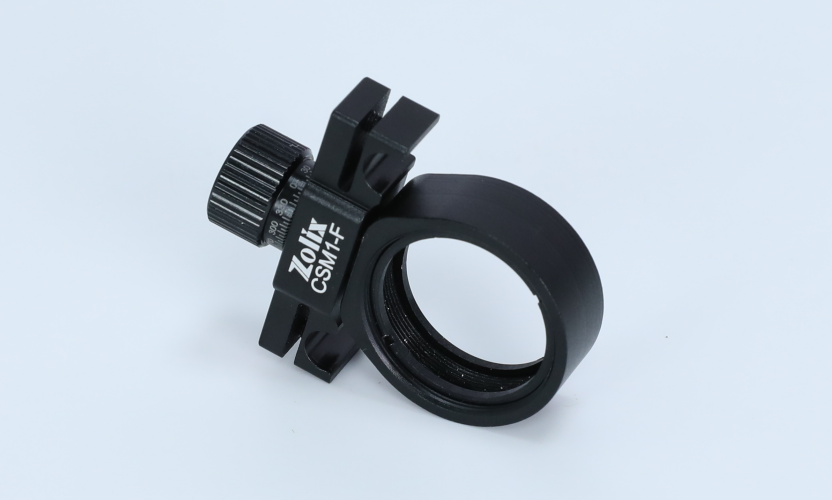

zolix卓立汉光 CSM1-F 安装架

zolix卓立汉光   CSM1-F    安装架

CSM1-F安装架用于在30mm笼式系统中,可360°手动旋转光学元件,使用两个附带卡环,可以安装∅25.4mm、最大厚度为7.4mm的光学元件。CSM1-F利用挠性压块和M3的锁紧螺钉,可以在不拆卸笼杆的情况下快速安装。松开左右两边的M3锁紧螺钉,可从笼杆中快速卡入/拔出。

顶部滚花旋钮可通过手拧或 5 mm 内六角扳手旋转，侧面的 M3 螺丝用于锁紧旋转。旋钮带 5° 间隔刻线，提供角度指示。

• 兼容30 mm笼式系统

• 带与光轴夹角可调的SM1(1.035"-40)螺纹安装槽

• 快拆型挠性夹紧机制实现无需拆装同轴杆即可安装

• 从顶部完成同轴杆的挠性锁紧，便于操作
