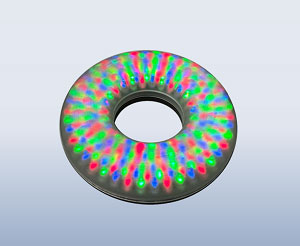

SHIMATEC 仕玛铁 UMD-80RLGB 环形照明

赤(typ633nm) 緑 (typ525nm) 青 (typ470nm) 扩撒板 半透明

SHIMATEC  仕玛铁  UMD-80RLGB   环形照明


基本规格

材料  铝 树脂
电缆长度  2米
 任意长度(推荐最大10米),也可以选择中继规格。
 请咨询营业部门。
电缆种类  机器人电缆 AWG22(2芯・外径寸法4.7mm) 3本
使用频道数 3ch
使用环境  温度0~40℃、湿度20~87%RH(无结露现象)
冷却方式  自然冷却
输入电压  DC24V
最大推荐电流值 (RL)280毫安 (G)280毫安 (B)280毫安
连接器  VHR-3M(日压式)
 *这是用于下述电源控制器和电阻箱连接的连接器。
  电缆和连接器可以根据任意规格进行定制
  请在下单前告知我们
极性 1针:+ (芯线粉色) 2针:NC 3针:- (芯线蓝色)
 *各色1本 合計3本出しになります。
质量  280克



寸法

寸法 外径φ80mm×内径φ32mm×厚み18mm



适用电源列表

种类泛用类型外部制御外部制御

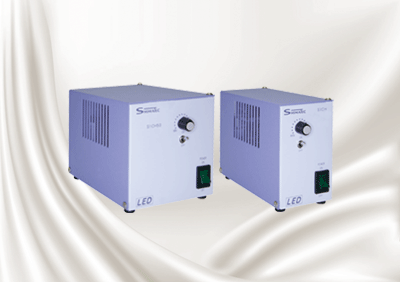

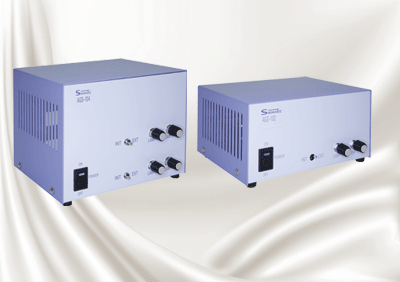

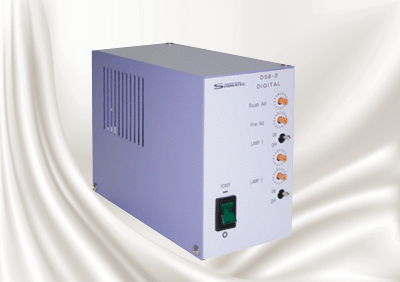

型式 S系列AGS系列 DS系列
照片画像处理控制器VK100画像处理控制器VK100 画像处理控制器VK100
基本功能 定电压电源
外部ON/OFF
 定电流类型
模拟外部调光
 PWM类型
并行外部控制




种类泛用类型泛用外部制御类型

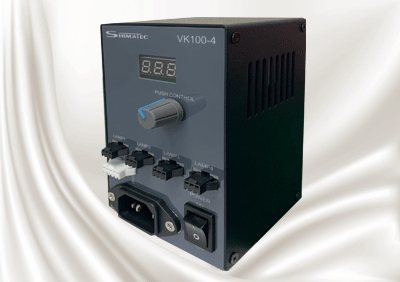

型式VK100-4

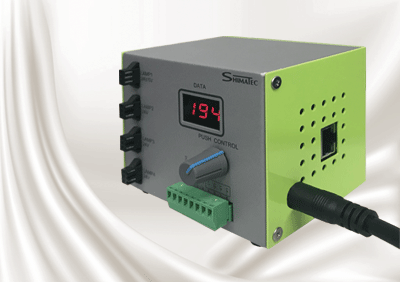

VK3-2405-4
VK3-2405-4E
 照片画像处理控制器VK100画像处理控制器VK3
输入AC100V输入类型DC24V输入
AC适配器(100V输入)
基本功能外部ON/OFF
PWM:点灯频率120kHz
以太网
外部ON/OFF
PWM:点灯频率120kHz
频闪灯××
备注需要单独的抵抗盒。


※如果客户自行提供电源,请告知电气规格,敬请确认。




选项


■延长电缆 SMP-○M系列

1米到10米,根据您的需求,指定所需的长度。使用延长电缆时,如果未指定照明器侧电缆的长度,则默认为0.2米。




电缆型号电缆长度照明器侧连接器 电源侧连接器
SMP-○M  请指定。(最大10米)日压SMP-02V-BC日压VHR-3M

我们使用的是所有高弯曲度的机器人电缆。
