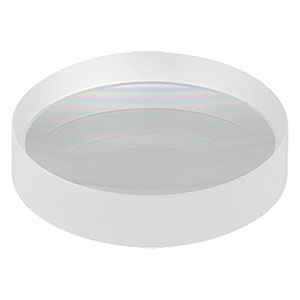

Thorlabs索雷博 LC1258 平凹透镜
特性
- 材料：N-BK7
- 波长范围：350 nm - 2.0 μm (未镀膜)
- 六种直径可选：Ø6 mm，Ø9 mm，Ø1/2英寸(Ø12.7 mm)，Ø25 mm，
Ø1英寸(Ø25.4 mm)或Ø2英寸(Ø50.8 mm) - 在整个可见和近红外波段都出色透光
这些平凹透镜是用符合RoHS标准的N-BK7玻璃制造的。N-BK7可能是用于高质量光学元件的最常用的光学玻璃。如果不需要UV熔融石英的额外优势（即在紫外区域有很好的透过率和较低的热膨胀系数），它一般都是最合适的选择。然而，对于某些特别严苛的环境，比如光学元件要暴露在碱性或酸性环境时，请考虑购买本公司的N-SF11平凹透镜。由于N-SF11的阿贝数(25.76)低于N-BK7(64.17)，因此由N-SF11所制透镜具有比N-BK7所制透镜更高的色散。
和所有平凹透镜一样，这些透镜具有负焦距，能发散准直光束。在这种情况中，应将透镜的曲面朝向光源，以最小化球差。另外，它们能够补偿光学系统中其他透镜带来的球差。
我们也出售N-BK7透镜套装。
| N-BK7 Plano-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
镀膜也可以定制。关于报价请联系我们的技术支持。
| Common Specifications | |
|---|---|
| Lens Shape | Plano-Concave |
| Substrate Material | N-BK7 (Grade A)a |
| Wavelength Range | 350 nm - 2.0 µm |
| Diameters Available | 6 mm, 9 mm, 1/2", 25 mm, 1", or 2" |
| Diameter Tolerance | +0.0/-0.1 mm |
| Thickness Tolerance | ±0.1 mm |
| Focal Length Tolerance | ±1% |
| Design Wavelength | 587.6 nm (Except Ø25 mm Lenses) 632.8 nm (Ø25 mm Lenses) |
| Index of Refraction @ 633 nm | 1.515 |
| Surface Quality | 40-20 Scratch-Dig |
| Surface Flatness (Plano Side) | λ/2 |
| Spherical Surface Powerb (Concave Side) | 3λ/2 |
| Surface Irregularity (Peak to Valley) | λ/4 |
| Abbe Number | vd = 64.17 |
| Centration | < 3 arcmin |
| Clear Aperture | >90% of Diameter |
- 点击链接查看关于基底的详细规格。
- 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。
Click to Enlarge
Click Here for Raw Data
图2.1：上图是符合RoHS标准的N-BK7的透过率曲线。
显示的是10 mm厚未镀膜样品的总透过率，且包括表面反射。
| N-BK7 Plano-Concave Lens Selection Guide | |
|---|---|
| Unmounted Lenses | Mounted Lenses |
| Uncoated | Uncoated |
| A Coating (350 - 700 nm) | A Coating (350 - 700 nm) |
| B Coating (650 - 1050 nm) | B Coating (650 - 1050 nm) |
| C Coating (1050 - 1700 nm) | C Coating (1050 - 1700 nm) |
该页面销售的透镜也可选宽带增透膜，其反射率曲线如图2.2所示。
这些高性能多层增透膜在特定波长范围的平均反射率小于0.5%（单面），而且在0°到30°之间的入射角（AOI）都具有良好性能（0.5 NA）。图2.2表明了产品系列的标准镀膜随波长变化的性能。宽带膜的典型吸收率是0.25%，在反射率曲线中没有显示出来。
图2.2：Thorlabs A、B、C宽带增透膜的典型性能
