Thorlabs索雷博 FBC-1310PM-APC 固定式光纤到光纤耦合器

特性

• 固定式U形台，带单模或保偏光纤
• 带FC插口的可调式U形台，兼容FC/PC或FC/APC接头
• 具有热稳定性和机械稳定性
• 兼容Thorlabs的所有FiberBench组件
• 从载物台测量，光束高度为14.3 mm
• 303非磁性不锈钢
• 指定波长或者定制对准套件，请联系技术支持

Thorlabs的固定式和可调式光纤到光纤U形台包含一个FiberBench底座，分别结合两根内置跳线或者2个FiberPort。固定式U形台具有出厂对准的输入和输出FC/PC或FC/APC跳线，并镀有一层窄带增透膜，可以将插入和回波损耗降到最小。可调式U形台则不同，它的一端带有FiberPort端口并装有镀增透膜的非球面透镜，增透膜波长范围是以下三种之一：350 - 700 nm(-A膜)、600 - 1050 nm(-B膜)和1050 - 1600 nm(-C膜)。更多详情请见规格标签。

此U形台便于处理光束，极其适合包含多个组件并且要求极高稳定性的光纤到光纤的应用。在光路中插入较厚光学组件时，会导致光束侧向偏移，从而增加额外的插入损耗。可使用XY调节模块补偿最多500 μm的光束偏移。如果需要更多空间将其他光学元件放置在自由空间光路中，我们提供可调光程的光纤-光纤耦合器，通过燕尾导轨提供最大500 mm的准直器间距。

Click to Enlarge

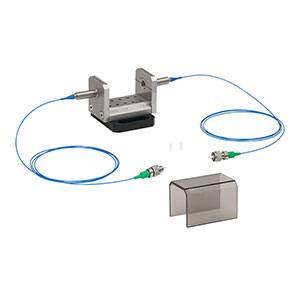

图1.1：每个U形台包含一个可拆卸的塑料防尘壳

固定式U形台，带保偏光纤

 放大

Click to Enlarge
图G2.1：在每块壁板上刻有慢轴标识。

• 保偏光纤U形台，在780 nm、1064 nm、1310 nm或1550 nm对准
• 带宽：±20 nm
• 带FC/PC或FC/APC接头(2.0 mm窄插键)

Thorlabs的固定式光纤到光纤U形台便于在基于光纤的应用中对光束进行处理，还有利于光学斩波和插入平面对平面光学元件，例如滤波器、偏振器和衰减器，并且完全兼容各种FiberBench组件。

每个U形台包含两根1米长的FC/PC或FC/APC端接的跳线，在每个壁板上进行了预对准。此跳线接头的插键对准慢轴。在每块壁板上刻有慢轴标识，用于在U形台内对准自由空间光束，如图G2.1所示。如需我们的U形台的定制版本，请联系技术支持。

Click to Enlarge
图G2.2：固定式U形台示意图(侧视图)

Item #a	Connectors	Fiber	Fiber Type	Design Wavelength	Insertion Lossb
FBC-780PM-FC	FC/PC	PM780-HP	PMc	780 nm	≤1.15 dB
FBC-780PM-APC	FC/APC
FBC-1064PM-FC	FC/PC	PM980-XP		1064 nm
FBC-1064PM-APC	FC/APC
FBC-1310PM-FC	FC/PC	PM1300-XP		1310 nm	≤0.90 dB
FBC-1310PM-APC	FC/APC
FBC-1550PM-FC	FC/PC	PM1550-XP		1550 nm
FBC-1550PM-APC	FC/APC

• 完整的规格请参考规格标签
• 不带接头时测得
• 保偏光纤
