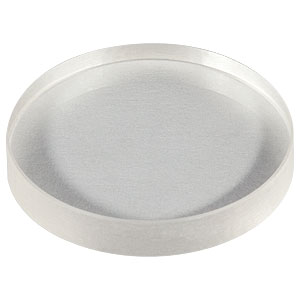

Thorlabs索雷博 LF5048 负弯月透镜

Thorlabs索雷博   LF5048   负弯月透镜

特性

• 真空级氟化钙基板
• Ø1/2英寸和Ø1英寸的版本可供选择
• 未镀膜的版本用于0.18 - 8.0 μm传输
• 焦距：-20.0 mm至-1000.0 mm

Thorlabs的Ø1/2英寸和Ø1英寸的氟化钙(CaF₂)负弯月透镜，在180 nm - 8.0 μm的波长范围内都有很高的透过率。本页中介绍的是未镀膜的版本，也可以选择镀2 - 5 μm波段的增透膜版本 。

氟化钙常用于在红外和紫外光谱范围都需要高透过率的应用。它极高的激光损伤阈值使其在准分子激光环境很有用。这种材料具有较低的折射率，从180 nm至8.0 μm的使用范围内，折射率在1.35到1.51之间。氟化钙也有很好的化学惰性，和它类似的氟化钡、氟化镁、氟化锂相比，它也具有很高的硬度。

负弯月透镜(凹-凸)的中间位置比边缘位置要薄，其设计目的是减小三级球差。当用于发散光束时，凸面应该朝向光束以减小球差。它们常与其它透镜一起使用，可以增加焦距，从而减小数值孔径(数值孔径)。

• 点击链接查看详细的基底规格。
• 类似于平面光学元件的表面平整度，光圈数(surface power)为球面光学元件的表面相对校准基准的偏差度，除非另有说明，一般是针对633 nm光源。此参数也常称为曲面拟合。

Click to Enlarge
Click Here for Raw Data

总透过率（氟化钙衬底，未镀膜）

下表给出这些未镀膜光学元件在0.18-8.0微米范围内一些新波长处的近似理论透射率。点击这里，获取该波长范围内所有的测量透射率值的excel文件。
