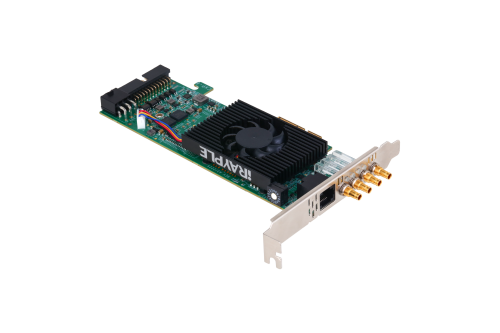

IRAYPLE 大华华睿 GX3-6D40 采集卡

IRAYPLE  大华华睿  GX3-6D40  采集卡

● 支持高达 3300 MB/s 的总线带宽

● 4个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态

接口参数

• 接口传输速率

  1.25/2.5/3.125/5/6.25Gbps（CXP-1/2/3/5/6）

• 指示灯

  4 个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态

• 接头

  4 × DIN 1.0/2.3

• IO接口

  面板IO:4 个光隔离输入 板上扩展:4 个光隔离输入、2 个光隔离输出、2 个 TTL 输入/输出

• 连接器

  RJ45连接器，2×12 2.54 间距连接器

基本参数

• 类型

  CXP-6

• 型号

  GX3-6D40

• 通道数

  4 路

• 协议标准

  CoaXPress 1.1/2.0

• 支持的像素格式

  Mono 8/10/12/16 等系列 Bayer 8/10/12/16 等系列 RGB 8/10/12/16 等系列 YCbCr 8/10/12/16等系列 符合PFNC规范的各种格式都支持

• 板载内存

  2GB,DDR4-2400

• 支持相机数量

  最多4个

软件

• 配套软件

  Mvviewer

• 操作系统

  Windows 10/11/Server 2019(x64)

电源

• 供电方式

  PCIE供电：采集卡采用PCIE金手指供电； 外接电源：一个板载6 Pin PEG连接器，当使用POCXP对相机供电时必须连接此接口，可提供的总功率最大为24W

• 功耗

  20 W

结构参数

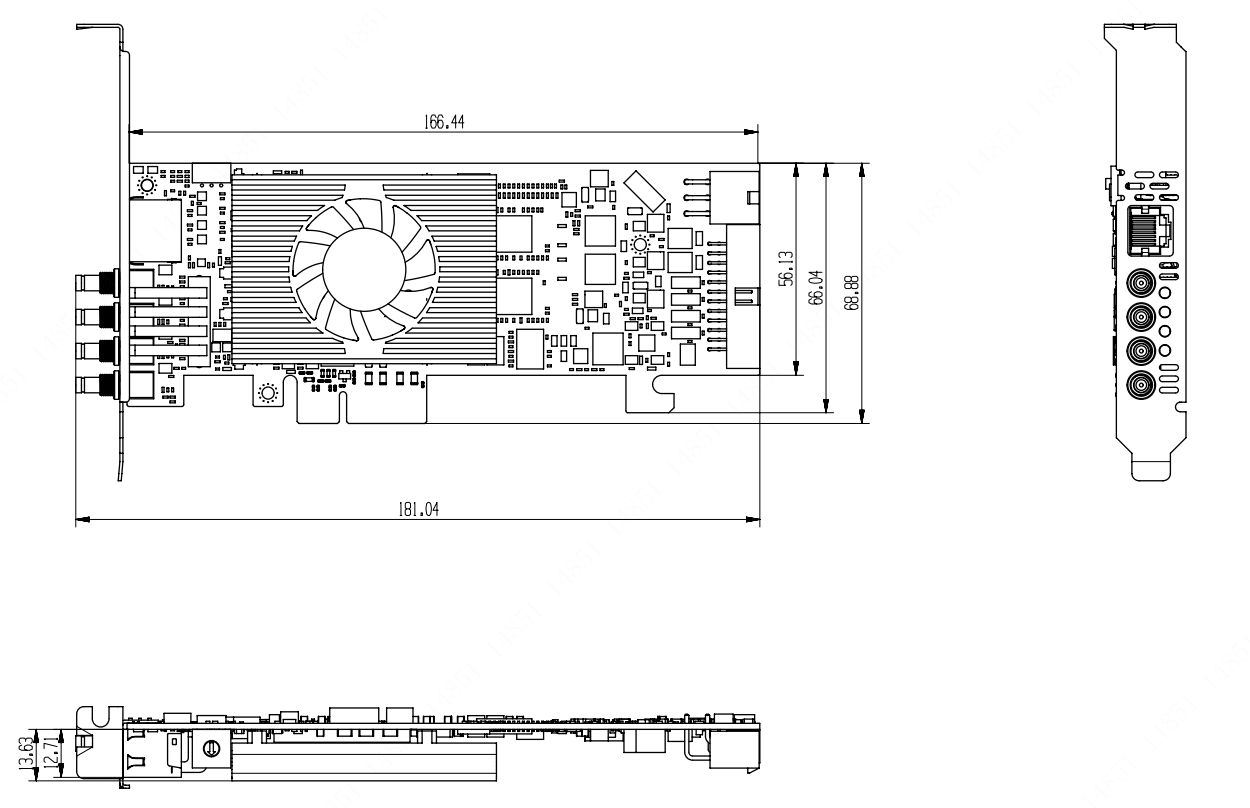

• 产品尺寸

  167.5mm×68.9mm×21.6mm

• 包装盒尺寸

  200 mm ×140 mm ×40 mm

• 净重

  150g

环境参数

• 工作温度

  0~50℃

• 工作湿度

  10% ~ 90%RH 无冷凝

• 储存温度

  -20~60℃

• 储存湿度

  10% ~ 90%RH 无冷凝

主机接口

• 总线接口

  PCIe Gen3 X4

• 总线传输带宽

  3300MB/s(持续带宽)
