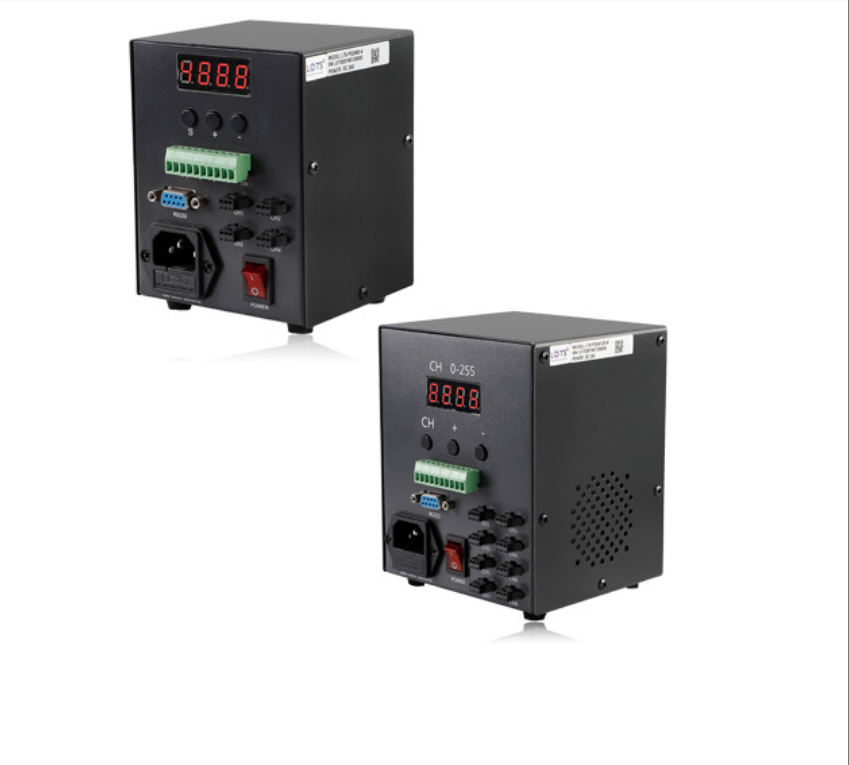

LOTS乐视 LTS-PD24120-8 光源控制器
控制器特点
1、操作简单，每通道单独可调，精度高
2、带数显，按键操作，简单易懂
3、可通过RS232与PC通讯
4、带触发，响应速度快，可靠性高
5、具备断电保存功能
控制器参数
型号 | LTS-PD2460-4 | LTS-PD24120-8 | 备注 |
输出通道数 | 4 | 8 | |
附加输出电压 | 12V/500mA | 无 | 可给相机供电，此电压严禁反接 |
电源输入电压 | AC100-240V | ||
电源输入频率范围 | 50/60Hz | ||
输出电压调节范围 | 0-24V | ||
亮度调节方法 | 手动按键式调节、PC端远程调节 | ||
亮度调节方式 | PWM调节 | 通过改变PWM的占空比来调节电压 | |
亮度调节等级 | 256级 | ||
保存功能 | 断电自动保存设置的亮度参数 | ||
外部触发电压 | 5-24V | ||
通讯方式 | RS232串口通讯 | ||
常亮/常灭模式切换 | 通过CH按键改变H模式的状态 | H 1模式常亮H 0常灭 | |
连接步骤 :
步骤1:将光源与控制器连接好(参考右图)。
步骤2:如果需要进行外部触发控制，请将外部触发信号源与控制器触发端口连接好。
步骤3:接入电源（AC 100-240V 50/60Hz），把红色开关按钮“-”按下，“O”凸起，指示灯亮，表示已上电。
步骤4:如果需要用计算机对光源亮度进行控制，请在关机的状态下用RS232数据线将PC和控制器接好，然后用我司提供的Demo程序或贵公司编写的程序进行控制即可。在用串口方式进行操作时，仍然可用手动的方式对各通道的参数进行设置，即上位机和控制器都可对参数过行设置，而不需要进行模式转换。
模式设置
模式 | 控制方法 |
常亮发光模式 | 通过S按键调节，数码管**位显示1、2、3、4时，输出接口光源亮度可调节 |
H 1模式 | 通过S按键调节，数码管**位显示H，第三位显示1，输出接口打开 |
H 0模式 | 通过S按键调节，数码管**位显示H，第三位显示0，输出接口关闭 |
触发端口及设置
该系列控制器触发方式为高电平触发。触发端口共有4组，每组分别有+、-标识，在+、-端口输入高电平5-24V，可实现触发功能。
时序图
常亮模式(H 1模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源灭。
常灭模式(H 0模式)：
当外部连接触发信号时，触发“+”输入高电平5-24V “-”接地时，光源亮。
说明：T1为触发延时，T1≤200us，T3≤200us。
控制器型号
类型 | 型号 | 输出电压范围 | 总输出功率 | 单路输出*大功率 | 通道数 | 外部触发电压 | 备注 |
数字控制器 | LTS-PD2460-4 | 0-24V | 60W | 40W | 4 | 5-24V | 具备电通讯，触发，数码管显示，相机供电功能 |
LTS-PD24120-8 | 0-24V | 120W | 60W | 8 | 具备通讯，触发，数码管显示功能 |
