zolix卓立汉光 NMM8m 微型调整架
微型调整架NMM系列
NMM 系列光学调整架是卓立汉光为装夹小口径圆形镜片专门设计的光学调整架。该系列产品大幅减小了外形尺寸，分为28.5mm 和20mm 两个系列，极其适用于紧凑光路的调节。
微型调整架NMM系列特点：
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 精巧结构：
①在有限的空间内设计了四拉簧，增大拉力的同时使拉力分布更加均匀，结构更加稳定
②整体外形分为28.5mm和20mm两个系列，适用于紧凑光路
• 高灵敏度：采用0.25mm螺距的超细牙螺纹副进行二维调节，具有更高的灵敏度
• 调节方便：螺纹副后端带内六角调整孔，可用标配六角手轮或六角扳手进行调整，可放大旋转半径，提高调整灵敏度
微型调整架NMM系列选型表

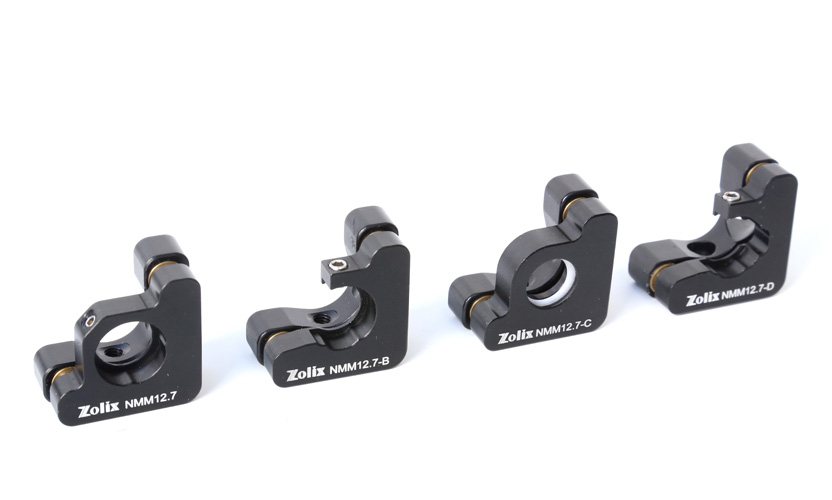

| 型号 | NMM12.7 | NMM12.7-B | NMM12.7-C | NMM12.7-D |
| 装卡直径(mm) | φ12.5/φ12.7 | |||
| 装卡厚度(mm) | 3~5 | |||
| 调整角度(°) | ±3 | |||
| 通光孔径(mm) | φ11 | φ11 | φ11 | φ7/φ11 |
| 中心高度(mm) | 14 | |||
| 螺纹副旋转一周调整角度(°) | ≈0.75 | |||
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | |||
| 固定板厚度(mm) | 8 | 8 | 8 | 9 |
| 拉簧数量 | 4 | 4 | 4 | 3 |
| 安装孔 | M4 | M4 | M4 | M4，φ6沉孔 |
| 自重(g) | 20 | |||
| 型号 | NMM8m | NMM10m | NMM12.7m |
| 装卡直径(mm) | φ8 | φ10 | φ12.5/φ12.7 |
| 装卡厚度(mm) | 2~4 | 2~4 | 2~4 |
| 调整角度(°) | ±3 | ||
| 通光孔径(mm) | φ7 | φ9 | φ11.7 |
| 中心高度(mm) | 10 | ||
| 螺纹副旋转一周调整角度(°) | ≈0.975 | ||
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | ||
| 固定板厚度(mm) | 6 | ||
| 拉簧数量 | 4 | ||
| 是否带锁紧 | 是 | ||
| 安装孔 | M4 | ||
| 自重(g) | 10 | ||
