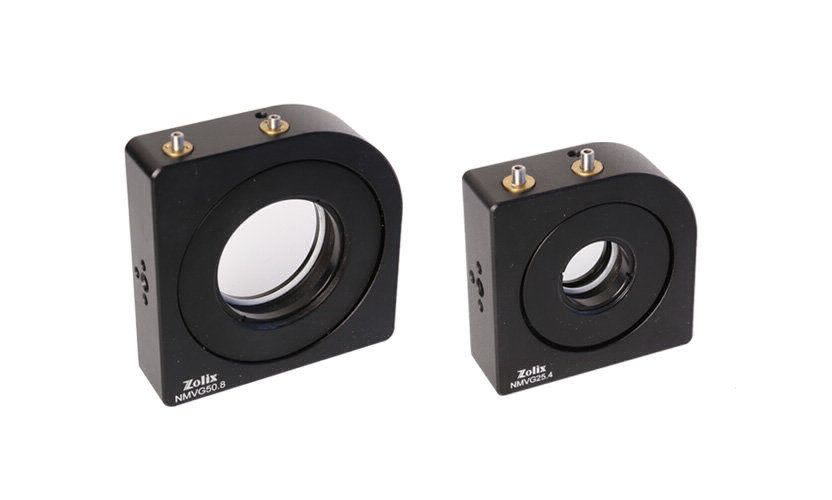

zolix卓立汉光 NMVG50.8 上方调节万向调整架
NMVG系列上方调节万向调整架产品特点
• 优质材料：主体采用优质铝合金，表面黑色阳极氧化处理
• 特殊结构：无手轮设计更加节约空间，调整旋钮位于镜架上方，结构精巧，且镜架之间安装距离可以非常接近，可以使光路搭建的更加紧凑

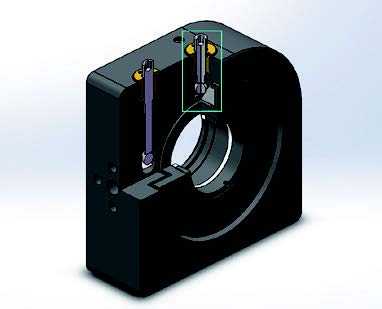

• 方便调节：万向式调节机构，微调时保证镜片中心不变，可使用手轮或内六角扳手进行调节
• 高稳定性：采用M4x0.3mm螺纹，每个螺纹副都配有铜套，优化拉簧结构，弹力适中
• 高通用性：可以装卡透镜，反射镜和分束镜，不但避免常规调整架手轮对光路的遮挡，而且更适合在设备中集成使用（小巧，易于固定）,可以使用在激光腔内
NMVG系列上方调节万向调整架选型表：
| 型号 | NMVG25.4 | NMVG50.8 |
| 装卡直径(mm) | φ25/φ25.4 | φ50/φ50.8 |
| 装卡厚度(mm) | 3~10 | |
| 调整角度(°) | ±3 | |
| 通光孔径(mm) | φ23 | φ47 |
| 中心高度(mm) | 35 | 47 |
| 总体高度(mm) | 75 | 100 |
| 总体厚度(mm) | 24 | |
| 螺纹副旋转一周调整角度(°) | ≈0.78 | ≈0.48 |
| 主体材质及表面处理 | 铝合金，黑色阳极氧化处理 | |
| 安装孔 | M6，2个M4 | |
| 自重(g) | 260 | 400 |
