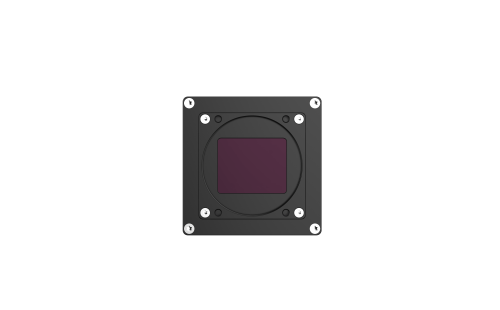

IRAYPLE 大华华睿 AX5F57CP050 面阵工业相机

IRAYPLE  大华华睿  AX5F57CP050  面阵工业相机

● CoaxPress使用CXP-12，理论带宽4 x 12.5Gbps

● 支持外部触发/自由运行等多种触发模式

● 支持逐点 FFC 等 ISP 功能

● 支持多种图像数据格式输出、ROI等功能

● 支持PoCXP供电和DC 24V外部供电

● 兼容CoaXPress协议和GenICam标准

● 符合CE、FCC、KC、RoHS认证

基本参数

• 传感器

  GMAX3265

• 传感器类型

  29.9 mm × 22.4 mm CMOS

• 快门类型

  Global

• 分辨率

  9344 × 7000

• 帧率

  71 fps

• 位深

  10 bit

• 黑白/彩色

  彩色

• 像元

  3.2 μm × 3.2 μm

图像参数

• 像素

  65 MP

• 信噪比

  40 dB

• 动态范围

  66 dB

• 图像格式

  BayerGB8/10/12

• ROI

  支持

• X翻转

  支持

• Y翻转

  支持

• 增益

  模拟增益: 1x ~ 4.8x，数字增益: 1x ~ 100x

• 快门曝光

  27 μs ~ 5 s

• 图像采集模式

  软件触发/硬件触发/自由运行

• SPC

  支持

性能参数

• 配置通道

  支持2组用户自定义配置保存

接口参数

• 接口

  CXP-12

• GPIO接口

  3路光耦隔离输入，3路光耦隔离输出；1路RS232串口

• 镜头接口

  M58 × 0.75

电源参数

• 供电方式

  通过 12 芯 Hirose 接口直流供电，供电电压 DC24V，支持 PoCXP

• 功耗

  24 V ≈ 24 W

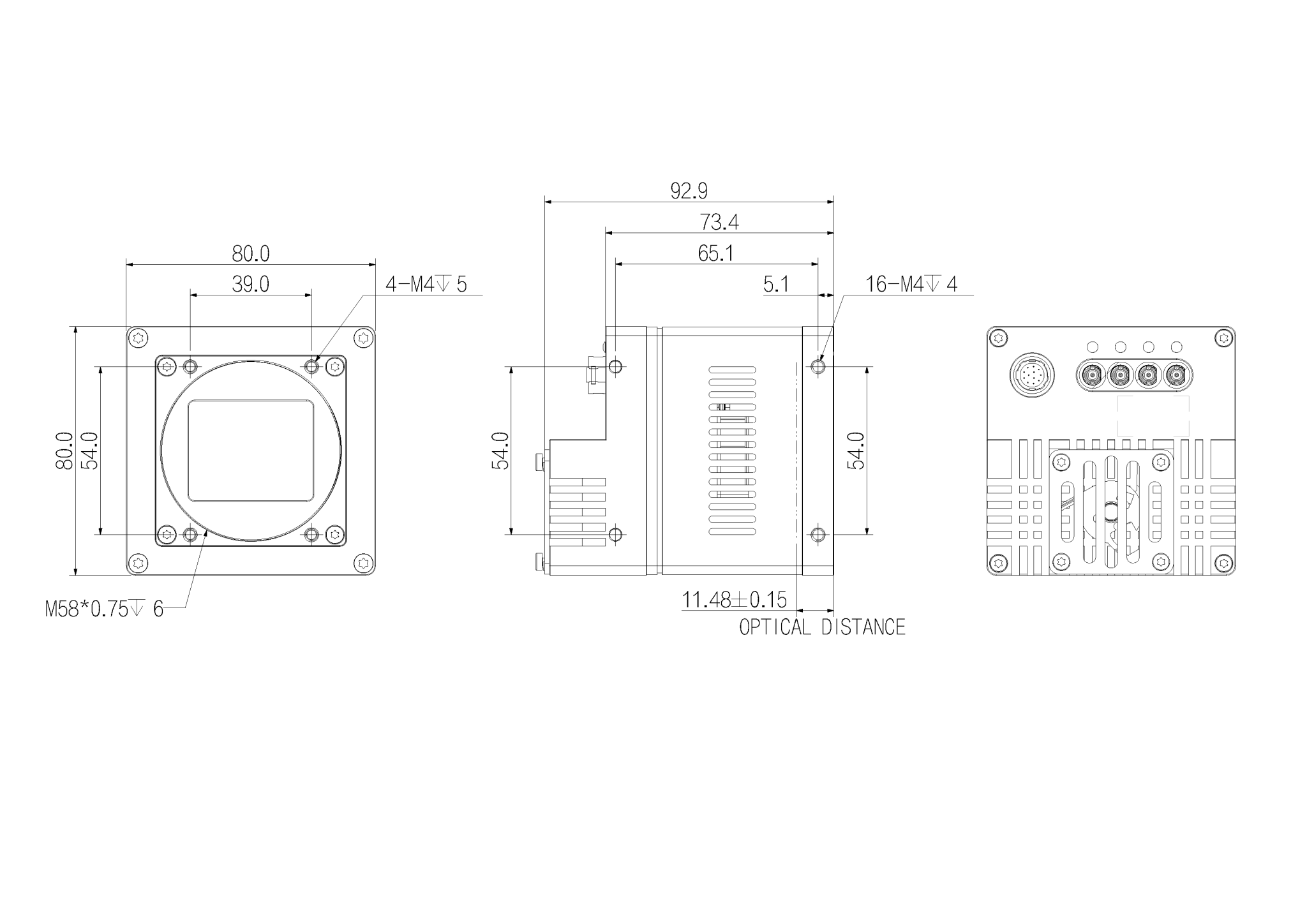

结构参数

• 产品尺寸

  80 mm × 80 mm × 73.4 mm (不含后壳接口)

• 净重

  790 g

环境参数

• 储存温度

  -30℃ ~ 80℃

• 工作温度

  -30℃ ~ 50℃
